Стереофонический передатчик. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

 Комментарии к статье

Передатчик работает в УКВ диапазоне. В зависимости от емкости конденсатора С12 (2...45 пФ) его частота может изменяться от 70 до 130 МГц. В качестве стереокодера используется специализированная микросхема BA1404.

Принципиальная схема передатчика (нажмите для увеличения)

Детали:

Катушка L1 содержит 5 витков провода диаметром 0.8 мм. Намотана на оправке диаметром 5 мм и длиной 5 мм.
Катушка L2 содержит 5 витков провода диаметром 0.5 мм. Намотана на оправке диаметром 5 мм и длиной 10 мм.

Лампочки LP1 и LP2 - 12В/40мА.

Внешний вид платы

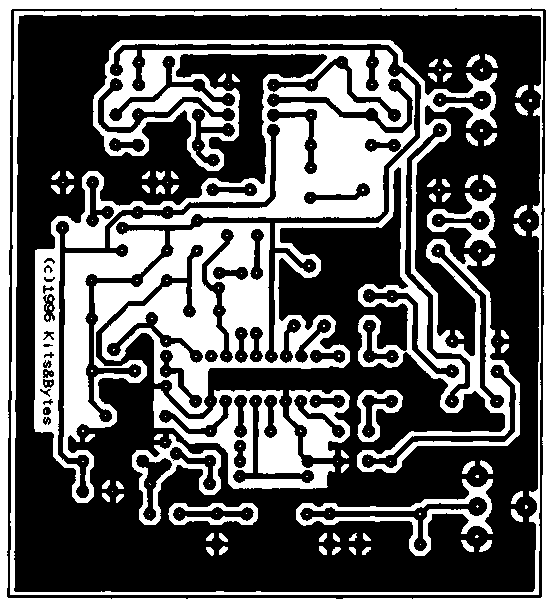

Рисунок печатной платы

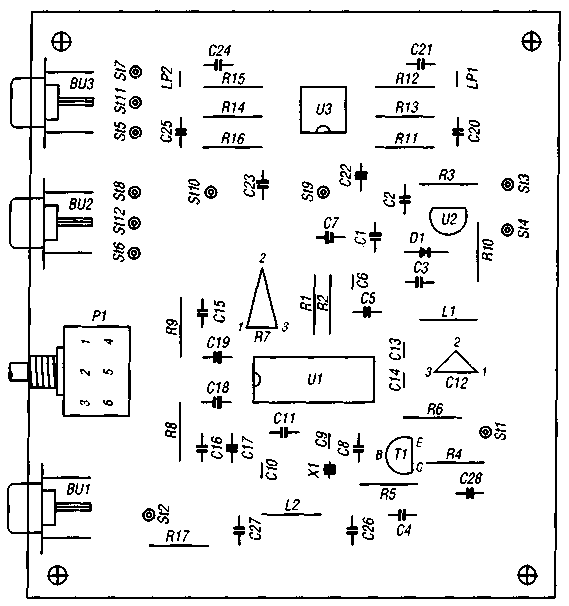

Расположение элементов на плате

Автор: Thomas B.Collins; Публикация: Н. Большаков, rf.atnn.ru

Смотрите другие статьи раздела Гражданская радиосвязь.
