Для получения из напряжения питания микросхем ТТЛ (+5 В) других напряжений различных полярностей можно использовать преобразователь, схема которого показана на рис. 4.9. Его основа - задающий генератор на логических элементах DD1.1 и DD1.2, формирующий импульсы с частотой повторения около 10 кГц и скважностью 2. Через буферные элементы DD1.3 и DD1.4 импульсное напряжение поступает на ключевые транзисторы VT1 и VT2.

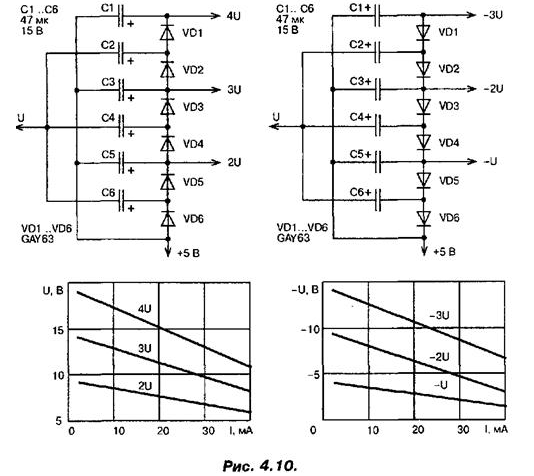

В зависимости от требуемого напряжения и его полярности к коллекторам этих транзисторов подключают цепи умножителей (рис. 4.10) с положительным или отрицательным выходным напряжением.

В преобразователе можно использовать микросхему К155ЛАЗ, транзисторы серий КТ502 (VT1), КТ503 (VT2) и диоды серий КД521, Д220.

Автор: Семьян А.П.
