Этот блок (рис. 3.7) разрабатывался для питания мощного усилителя НЧ. Он имеет выходное напряжение 27 В, ток нагрузки 3 А.

Блок питания двуполярный, выполнен на комплементарных составных транзисторах КТ825, КТ827. Оба плеча стабилизатора выполнены по одной схеме, но в другом плече изменена полярность включения конденсаторов и использованы транзисторы другой структуры. В небольших пределах выходное напряжение можно подбирать резистором R4.

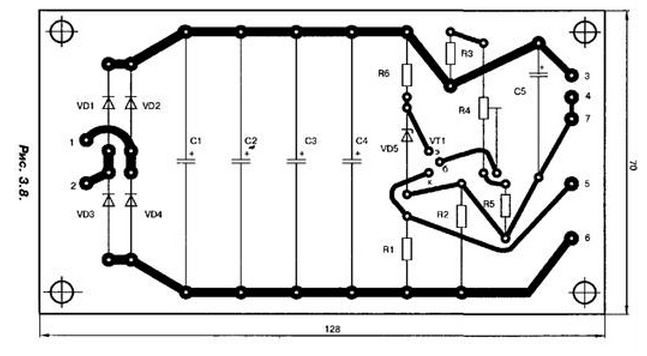

Печатная плата блока приведена на рис. 3.8.

Автор: Семьян А.П.
