Симметричный динистор в бестрансформаторном блоке питания. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Стабилизаторы напряжения

 Комментарии к статье

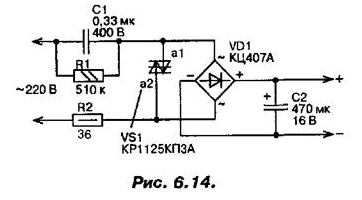

Весьма интересным схемным решением является использование симметричного динистора для стабилизации напряжения бестрансформаторного блока питания с гасящим конденсатором. Схемы устройств приведены на рис. 6.14 и рис. 6.15.

При зарядке конденсатора фильтра С2 до напряжения включения динистора VS1 (с точностью до падения напряжения на выпрямительном мосте) он включается и шунтирует вход диодного моста. Нагрузка получает питание от конденсатора С2 В начале следующего полупериода С2 вновь подзаряжается до того же напряжения, процесс повторяется. Нетрудно видеть, что начальное напряжение разрядки конденсатора С2 не зависит от тока нагрузки и напряжения сети, поэтому стабильность выходного напряжения блока очень высокая.

Падение напряжения на динисторе во включенном состоянии невелико, рассеиваемая мощность, а значит, и нагрев, значительно меньше, чем при установке стабилитрона. Максимальный постоянный или пульсирующий ток через динистор определяется рассеиваемой им мощностью и составляет около 60 мА.

Если для получения необходимого выходного тока этого значения недостаточно, можно "умощнить" динистор симистором или тринистором (рис. 6.16).

Преимущества источников питания с динистором - меньшая рассеиваемая мощность и большая стабильность выходного напряжения, недостаток - ограниченный выбор выходных напряжений, определяемый напряжениями включения динисторов.

Автор: Семьян А.П.
