Два бестрансформаторных блока питания, 220/1,4 вольта 1 миллиампер. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Блоки питания

 Комментарии к статье

Несмотря на то, что теоретически конденсаторы в цепи переменного тока мощности не потребляют, реально в них из-за наличия потерь может выделяться некоторое количество тепла.

Проверить заранее пригодность конденсатора для использования в источнике можно, просто подключив его к электросети и оценив температуру корпуса через полчаса. Если конденсатор успевает заметно разогреться, его следует счесть непригодным для использования в источнике.

Практически не нагреваются специальные конденсаторы для промышленных электроустановок - они рассчитаны на большую реактивную мощность. Такие конденсаторы используют в люминесцентных светильниках, в пускорегулирующих устройствах асинхронных электродвигателей и т.п.

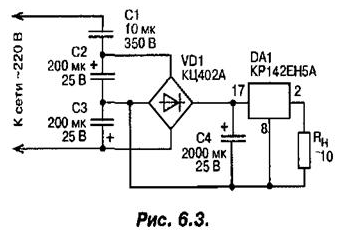

Ниже представлены две практические схемы источников питания с конденсаторным делителем: пятивольтовый общего назначения на ток нагрузки до 0,3 А (рис. 6.3) и источник бесперебойного питания для кварцованных электронно-механических часов (рис. 6.4).

Делитель напряжения пятивольтового источника состоит из бумажного конденсатора С1 и двух оксидных С2 и С3, образующих нижнее по схеме неполярное плечо емкостью 100 мкФ. Поляризующими диодами для оксидной пары служат левые по схеме диоды моста.

При номиналах элементов, указанных на схеме, ток короткого замыкания на выходе блока питания равен 600 мА, напряжение на конденсаторе С4 в отсутствие нагрузки - 27 В.

Широко распространенные электронно-механические часы-будильники китайского производства обычно питают от одного гальванического элемента напряжением 1,5 В.

Предлагаемый источник вырабатывает напряжение 1,4 В при среднем токе нагрузки 1 мА. Напряжение, снятое с делителя C1, C2, выпрямляет узел на элементах VD1, VD2, С3. Без нагрузки напряжение на конденсаторе С3 не превышает 12 В.

Автор: Семьян А.П.
