USB зарядное устройство для LiIon аккумуляторов

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Зарядные устройства, аккумуляторы, гальванические элементы

Комментарии к статье Комментарии к статье

Всем привет. У меня тут намедни казус вышел. Телефон сказал "тема питания не раскрыта!" и откинул копыта. В смысле, смазал лыжи. Ну, короче, выключился. И зарядника не у кого одолжить. И у самого нету. И одни компы кругом. И тут мысля - вот бы, думаю, воткнуть телефон в комп и пусть себе заряжается, вроде наладонника. Ну что делать - полез с горя в интернет, смотреть, что могут предложить знающие люди от этой напасти. Оказалось, что знающие люди из корпорации MAXIM и в самом деле могут кое-что предложить. Они выпускают серию микросхем для зарядки практически любых типов аккумуляторов от USB порта компьютера. Об одной из них и пойдет сейчас речь - на злобу дня, это будет зарядник для LiIon аккумуляторов.

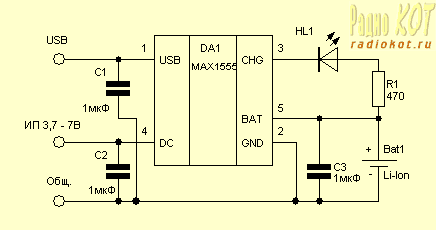

USB зарядное устройство для LiIon аккумуляторов. Схема ЗУ

Даже и сказать то особо нечего. Но поскольку все таки надо, то чуток скажу. Для начала, про сам USB порт. Так уж вышло, что с этого порта, в зависимости от его типа - хост или хаб, мы можем снять 500 или 100 миллиампер чистого тока под собственные нужды. Но поскольку, микросхема точно не знает куда ее воткнули, то она ограничивает ток заряда аккумулятора значением 100мА. Однако у нее есть еще один вход - к нему можно подключить любой источник питания, включая китайский "кубик", который просто втыкается в розетку, после чего начинает греться. В этом случае, ток заряда будет составлять уже 350мА. Если же вас угораздит подключить сразу два источника - и USB и источник питания, то микросхема выберет последнее, в смысле не последнее подключенное, а источник питания.

Светодиод HL1 горит до тех пор, пока батарея не заряжена. Учитывая то, что компонентов в схеме совсем не густо, а сама микросхема выпускается в корпусе THIN SOT 23, ничего не мешает сделать эту штуку совсем крохотной, упихать внутрь какого нибудь USB разъема и наружу вывести только провод для соединения с телефоном. И можно заряжать мобильник вообще от чего угодно - лишь бы это что угодно имело USB порт. Кстати, о USB. Чуть ниже, приведена схема расположения контактов в оном разъеме со стороны компьютера.

USB зарядное устройство для LiIon аккумуляторов USB зарядное устройство для LiIon аккумуляторов

Номер контакта Для чего нужен
1 +5В
2 -Data
3 +Data
4 Общий (GND)

Публикация: radiokot.ru

Смотрите другие статьи раздела Зарядные устройства, аккумуляторы, гальванические элементы.

Читайте и пишите полезные комментарии к этой статье.

<< Назад

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

раздел сайта Акустические системы

журналы Радиосхема (годовые архивы)

книга Новые распределительные устройства до 35 кВ. Дорошев К.И., 1972

книга Лаборатория начинающего радиолюбителя. Васильев В.А., Веневцев М.К., 1969

статья Какие звезды называют сверхновыми?

статья Трансформатор от ДРЛ

справочник Вхождение в режим сервиса зарубежных телевизоров. Книга №28

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][cry][!][?]



Комментарии к статье:

Борис
Зачем столько тумана - USB порт нужен только при зарядке от компа, а от любого ИП - зачем?

Александр
Здорово, что Вы есть. Благодарю. [;)]
