Знакомство с прибором

Принеся домой металлоискатель, первым делом внимательно прочтите прилагаемое руководство. Если прибор простой и имеет одну, две или три ручки регулировки, то с ним вы разберетесь быстро. В том случае, когда вы приобрели компьютеризированный прибор, то тут лучше не спешить и детально познакомиться с руководством и самим прибором.

Наиболее важными органами управления у металлоискателей являются следующие три:

1. Настройка порогового фона.

2. Отстройка от грунта (баланс фунта).

3. Дискриминация.

Простые металлоискатели имеют обычно автоматические настройки и "баланс фунта". Вам остается только включить прибор и выбрать необходимый уровень дискриминации. Компьютеризированные приборы, как правило, имеют несколько заводских программ поиска, а также несколько программ, которые вы можете создать сами и запомнить их. В любом случае сначала необходимо ознакомиться с прибором и изучить все его функции. Для этого собранный прибор положите на стол или стул, не имеющие металлических деталей. Установите катушки перпендикулярно штанге. Включите прибор, настройте, если необходимо, установите дискриминацию на ноль, а чувствительность наделение 3-5.

Подберите для испытания различные металлические объекты Это могут быть 2-3 типа железных гвоздей, кусочки фольги, язычок от банки, пробки (железные и алюминиевые), золотое и серебряное кольца, какие-либо ювелирные украшения и различные монеты. Затем поочередно проводите эти объекты перед катушкой на расстоянии 8-10 см от нее. Прибор будет давать при этом положительный или отрицательный сигнал. Как правило, эта процедура описана в прилагаемом руководстве и вам необходимо следовать этому описанию.

В ходе этих испытаний вы обнаружите, что при определенном уровне дискриминации прибор не реагирует на железные гвозди и пробки При увеличении уровня дискриминации прибор не реагирует уже и на фольгу (это конфетные и сигаретные обертки). Однако при дальнейшем повышении уровня дискриминации, когда вы захотите отстроиться от алюминиевых пробок и язычков от банок, вы с досадой обнаружите, что прибор перестает реагировать и на тонкие золотые кольца и цепочки. Поэтому дискриминацией необходимо пользоваться с осторожностью.

Первые шаги на природе

Итак, вы познакомились с работой прибора, узнали, какие звуки он издает, реагируя на различные объекты при разных уровнях дискриминации. Теперь вы готовы к испытаниям металлоискателя на природе. Это может быть небольшая лужайка около дома.

Возможно, вам придется отрегулировать длину штанги и угол наклона катушки применительно к вашему росту.

Длина штанги должна быть такой, чтобы даже при длительной работе вы не чувствовали усталости. Рукоятка прибора должна находиться в свободно вытянутой руке.

В процессе поиска вы должны перемещать перед собой катушку из стороны в сторону по дуге или по прямой линии, используя д ля этого движение плеча. Катушка при этом должна быть параллельна земле на расстоянии 2-3 см от нее. Такое перемещение катушки называют сканированием.

Настройка прибора на природе практически не отличается от его настройки дома, за исключением необходимости произвести отстройку от грунта ("баланс грунта" - Ground Balance), если у вашего прибора имеется такая ручка. Это очень существенный момент настройки, который во многом определяет практическую чувствительность прибора. Дело в том, что в процессе настройки необходимо ввести в прибор замер степени минерализации грунта, т.е. своеобразную нулевую точку отсчета. Если этого не сделать или сделать плохо, прибор будет либо самопроизвольно возбуждаться, реагируя на неровности почвы, либо при его стабильной работе существенно уменьшится чувствительность. Нужна золотая середина, при которой и прибор стабилен и чувствительность максимально возможная. Процедура отстройки от грунта подробно описана в инструкции к прибору. По опыту можно сказать, что нужно очень аккуратно выбирать участок для этой регулировки. Проверьте, чтобы участок был ровный, катушку держите на расстоянии 5-7 см от земли. После отстройки нужно обязательно проверить, нет ли в этом участке металла. Если прибор уловил любой сигнал от черного или цветного металла, отстройку от фунта нужно повторить на "чистом участке".

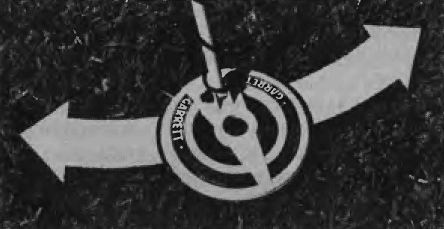

Рис.24. Перемещение поисковой катушки из стороны в сторону (сканирование) в процессе поиска

Большинство простых приборов имеют автоматическую усредненную отстройку от грунта. Ручная отстройка более точна и увеличивает глубину обнаружения. Итак, вы настроили прибор и готовы к поиску. Первые несколько дней рекомендуется искать в режиме "Все металлы", то есть ручку дискриминации поставить на ноль. Вы будете выкапывать много мусора, но для практики это полезно.

Для того, чтобы лучше узнать, как прибор будет вести себя в поле, полезно выбрать участок, свободный от металла, и закопать на нем на разную глубину некоторые монеты и предметы из разряда мусора и затем посмотреть, как прибор реагирует на них в режимах "Все металлы" и "Дискриминация". Объекты закапывайте на глубину от 5 до 15 см и на расстояние не менее 30 см друг от друга. Нарисуйте схему расположения ваших объектов, чтобы быть уверенными в том, что и где закопано и на какой глубине. Практикуйтесь на этих объектах, привыкая к сигналам прибора. Это также позволит вам выбрать оптимальную скорость сканирования. Такие испытательные площадки - лучший инструмент для оттачивания вашего мастерства по поиску в земле предметов с помощью металлоискателя.

Металлоискатель наиболее эффективен, когда в процессе сканирования катушка удерживается в непосредственной близости от грунта. Это увеличивает глубину обнаружения объектов и реакцию на мелкие объекты. Очень важно научиться правильно сканировать поверхность грунта катушкой. Катушку следует удерживать все время на постоянной высоте от грунта.

Типичная ошибка начинающих - приподнимание катушки над землей на концах взмахов на 15-20 см Приучитесь этого не делать, т.к. теряете глубину поиска. Лучше уменьшите ширину взмаха или перемещайте катушку перед собой не по дуге, а по прямой линии. Такой метод позволяет обрабатывать большую площадь и контролировать высоту катушки над землей. Скорость перемещения катушки при сканировании составляет 50-70 см/сек. Однако, если в земле много объектов, например монет, скорость можно снизить до 10-15 см/сек. Учитывая, что зона обнаружения объектов под катушкой имеет форму конуса, то для полноты обработки участка каждый взмах следует перекрывать по крайней мере на 50%.

Каждый раз, когда прибор дает звуковой сигнал, постарайтесь перед выкапыванием угадать, что это за находка, какого она размера и формы и на какой глубине находится. Анализируйте звуковые сигналы и информацию на дисплее (если он есть). Если вы угадали, прекрасно. Если нет, постарайтесь определить, почему. Чем больше вы этим занимаетесь, тем лучше это у вас будет получаться, тем быстрее вы научитесь работать с металлоискателем и понимать все, о чем он вас информирует.

Когда вы выкопали находку, проверьте ямку прибором, чтобы убедиться, что в ней больше ничего нет. Всегда закапывайте ямки. Собирайте мусор, который вы выкапываете, чтобы выкинуть его в укромном месте подальше от обрабатываемого участка.

Получив сигнал, необходимо определить точное местоположение объекта Некоторые приборы имеют специальную кнопку PINPOINT, при нажатии на которую прибор переключается в статический режим и определение местоположения объекта может происходить при неподвижной катушке. При небольшом перемещении катушки максимальная громкость сигнала будет тогда, когда объект находится точно под центром катушки.

Для более точного определения поместите катушку на грунт непосредственно над объектом. Перемешайте катушку по грунту из стороны в сторону и вперед - назад. Найдите место, где наблюдается максимальная громкость звука при обоих этих перемещениях. В этом месте под центром катушки и находится объект

Если прибор не имеет кнопку PINPOINT, то положение объекта также несложно узнать, причем сделать это можно несколькими способами.

Лучше всего определять положение объекта путем крестообразного перемещения над ним катушки, работая в режиме "Все металлы". Помните, что сигнал всегда наиболее громкий, когда объект находится непосредственно под центром катушки Проводите катушку над объектом сначала из стороны в сторону, а затем вперед и назад до тех пор, пока вы не определите центр креста - то место на земле, где сигнал наиболее громкий.

Определение местоположения объекта в режиме "Дискриминация" также делается при крестообразном перемещении катушки. Помните, что прибор дает короткий сигнал, когда объект оказывается вблизи центра катушки. Понижение скорости перемещения катушки облегчает нахождение центра креста, поскольку реакция прибора на объект уменьшается при низких скоростях, позволяя легче коррелировать звук с центром катушки.

Металлоискатель перестал работать

Как правило, при правильном обращении металлоискатели служат долго. Так, фирма "Тезоро" дает гарантию на свои приборы на 25 лет (при условии одного пользователя). Автор успешно использует прибор Coinmaster 6000 фирмы White's, приобретенный еще в 1980 г.

Тем не менее небольшие неисправности время от времени случаются, и надо быть к ним готовым и не пугаться, если прибор вдруг перестал работать. Прежде чем начать искать причину неисправности прибора, проверьте батареи. Может, все дело в них. Если батареи нормальные, обратите внимание на следующие моменты. Кабель, соединяющий катушку с электронным блоком, содержит 4-5 проводов. При частом отсоединении кабеля возможен обрыв одного из проводов от контактов разъема. Сдвинув защитный кожух разъема, можно получить доступ к проводам, проверить их и исправить дефект.

Иногда у прибора пропадает звук. Это происходит в случае обрыва провода, идущего к динамику, или при попадании посторонних предметов в гнездо наушников. Если гнездо чистое и прибор с наушниками работает, то все дело в динамике.

Необходимо или припаять оборвавшийся провод, или заменить динамик.

Ряд неисправностей бывает связан с катушками. Вообще, катушки герметичны, но иногда при неаккуратном обращении в них могут появляться трещины, через которые внутрь попадает вода и выводит прибор из строя.

При сильных ударах пустотелой катушкой о деревья и камни может оборваться провод, подходящий к экрану катушки, в результате чего прибор перестает работать. В последнее время все фирмы перешли на цельнолитные катушки, которые, хотя и несколько тяжелее, но зато более надежнее.

Наконец, прибор может отказать при попадании воды внутрь электронного блока. При этом в некоторых случаях могут сгореть микросхемы, в других случаях после просушки прибор начинает вновь нормально функционировать.

При работе во время дождя рекомендуется надевать на электронный блок защитный чехол, а сам прибор стараться не ронять в воду. У большинства металлоискателей органы управления (выключатели, переключатели, потенциометры и т.п.) не защищены от попадания в них мелкого песка и грязи, что в конце концов может привести к выходу их из строя. Чтобы избежать этого, рекомендуется надевать на ручку переключателя резинку от пипетки и ниткой фиксировать ее на резьбе переключателя.

При попадании грязи во вращающиеся органы управления наблюдается заедание или затруднение вращения ручки. Если установить под ручкой резиновое кольцо, то это предотвратит возможный дефект.

Автор: Булгак Л.В.
