Озонатор воздуха

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Электроника в медицине

Комментарии к статье Комментарии к статье

Данное устройство будет полезным для очистки воздуха в помещении или уничтожения бактерий при инфекционных болезнях. Небольшая концентрация озона позволяет также улучшить длительное хранение продуктов, например в подвале.

В основе работы прибора используется свойство воздуха при пропускании через него электрических искр образовывать новое вещество - озон. При обычных условиях это газ, имеющий характерный запах (молекула озона состоит из трех атомов кислорода и в природных условиях находится в верхних слоях атмосферы и образуется в результате атмосферных разрядов).

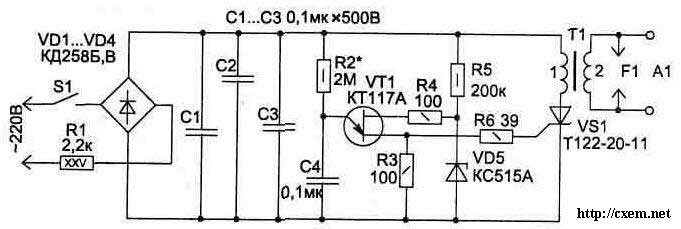

Озонатор воздуха. Принципиальная схема озонатора воздуха.
Рис. 1. Принципиальная схема озонатора воздуха

Как сильный окислитель, озон убивает бактерии и потому может применяться, например, для обеззараживания воды и дезинфекции воздуха. Но следует знать, что озон ядовит и предельно допустимым является его содержание в воздухе 0,00001%. При этой концентрации хорошо ощущается его запах.

В схеме устройства (рис. 6.21) на излучателе А1 образуется электрическая дуга, через которую проходит поток воздуха. Для образования равномерно распределенной дуги на излучателе необходимо получить высоковольтное напряжение (15...80 кВ) достаточной мощности. Это осуществляется с помощью схемы преобразователя и трансформатора Т1. В первичной обмотке Т1 тиристор VS1 формирует импульсы за счет разряда конденсаторов С1...C3 через обмотку. Управляет работой тиристора автогенератор на транзисторе VT1. Резистор R2 подобран так, что, когда напряжение на конденсаторах С1...C3 достигнет 300 В (за счет заряда от сети), открывается тиристор VS1.

Устройство не критично к деталям, и резисторы могут иметь номиналы, близкие к указанным на схеме. Конденсаторы С1...C3 типа МБМ, К42У-2, на рабочее напряжение не менее 500 В, С4 - К73-9 на 100 В. Диоды VD1...VD4 можно заменить сборкой КЦ405Ж, В.

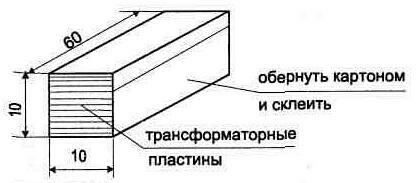

Озонатор воздуха. Каркас для намотки высоковольтного трансформатора Т1
Рис. 2. Каркас для намотки высоковольтного трансформатора Т1

Высоковольтный трансформатор Т1 выполнен на пластинах из трансформаторного железа, набранных в пакет (рис. 6.22). Такая конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку: сначала вторичная обмотка - 2 - 2000 витков проводом ПЭЛ диаметром 0,08...0,12 мм (в четыре слоя), затем первичная - 1 - 20 витков. Межслойную изоляцию лучше выполнять из нескольких слоев тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага (ее можно достать из высоковольтных неполярных конденсаторов).

После намотки обмоток трансформатор необходимо залить эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла и хорошо перемешать.

Для удобства заливки можно изготовить картонный каркас по габаритам трансфоратора, где и выполняется герметизация.

Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F1 не рекомендуется, так как при этом возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20...24 мм (для воздуха пробойное напряжение составляет примерно 3 кВ на 1 мм зазора).

Конструкция излучателя А1 приведена на рис. 6.23. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5...10 мм (на рис. не показаны). В зазоре между токопроводящими пластинами и стеклом (1 мм) образуется равномерно распределенная дуга. Ее хорошо видно при затемнении - синяя полоса и характерный запах.

Для большей эффективности работы прибора можно использовать любой вентилятор, например типа ВН-2 - он ускорит циркуляцию воздуха в рабочей зоне излучателя.

Описанное устройство создает низкую концентрацию озона, и для освежения воздуха в жилом помещении необходима его работа в течение 10...20 минут.

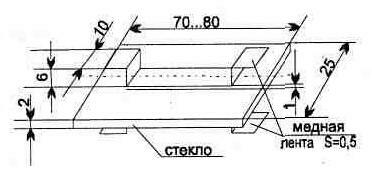

Озонатор воздуха. Конструкция излучателя А1
Рис. 3. Конструкция излучателя А1

Публикация: cxem.net

Смотрите другие статьи раздела Электроника в медицине.

Читайте и пишите полезные комментарии к этой статье.

<< Назад

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

раздел сайта Узлы радиолюбительской техники

журналы Компьютерра (годовые архивы)

книга Монтаж электродвигателей и вращающихся преобразователей. Кофман К.Д., Ризоватов А.В., 1967

книга Уход за телевизором. Самойлов Г.П., 1964

статья Мультикомби. Серия комбинированных мультивибраторов

статья Ступенчатое включение мощной нагрузки

сборник Архив схем и сервис-мануалов мобильных телефонов LG

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][;)][roll][oops][cry][up][down][!][?]



Комментарии к статье:

Сергей
Трансформатор заменяется автомобильной бобиной. Безопаснее применять двухвыводную катушку зажигания от Оки, Волги, половина трёхвыводного трёхпроводного модуля зажигания от Жигулей, можно выпилить катушку из четырёхвыводного модудя зажигания первых впрысковых Жигулей. Вместо R1 лучше поставить дроссель от лампового телевизора, или лампы дневного света.
