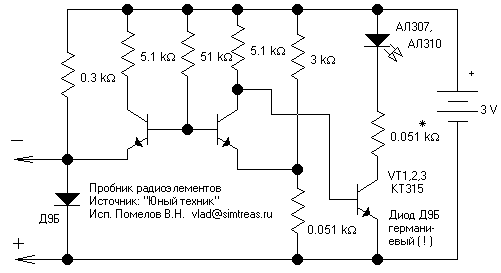

Принцип работы. На первых двух транзисторах собран компаратор (сравнивающее устройство), включенный в диагональ измерительного моста на резисторах, подключенных к эмиттерам транзисторов. Отношения сопротивлений верхних резисторов к сопротивлению нижних - одинаковое, это и есть условие равновесия моста. Легко увидеть, что при указанных номиналах условие равновесия выполняется при тестируемом сопротивлении в 5 мо.

Диод на входе включен для ограничения напряжения,подаваемого на тестируемую цепь (до Uпр=0.2-0.3 В для германиевых диодов). Это позволяет тестировать полупроводниковые p-n-переходы в малосигнальном режиме,т.е. исправные переходы диодов и транзисторов (кремниевых) при таком напряжении - не смещаются (не открываются). А при пробитых переходах - индицируется КЗ. Понятное дело, что большинство катушек индуктивности этим пробником не проверить (низкое сопротивление обмотки).

Таким пробником можно проверять элементы НЕ ВЫПАИВАЯ ИХ ИЗ СХЕМЫ.

Эта схема взята из журнала (какого-то старого, номер я не помню) "Юный техник".

Автор: А.Белоусов, инженер; Публикация: cxem.net
