Однофазный электронный счетчик Меркурий-200. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Электрические счетчики

 Комментарии к статье

Меркурий-200 ТУ4228-0001-45107787-01 предназначен для учета и измерения активной электроэнергии в сетях 220 В частотой 50 Гц. Многотарифный (4 тарифа). Класс точности 2.0. Номинальный ток 5(50) А. CAN интерфейс.

Особенности электросчетчика Меркурий-200

- технологический запас по классу точности;
- расширенный диапазон рабочих температур;
- цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ;
- малое собственное энергопотребление;
- безвинтовой корпус;
- многотарифные счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC;
- установка счетчика как традиционным способом, так и на DIN-рейку;
- защита от хищения электроэнергии.

Технические характеристики электросчетчика Меркурий-200

Класс точности	2,0
Номинальное напряжение, В (U ном.)	220
Номинальное (максимальное) значение силы тока, А	5(50)
Частота сети, Гц	50±2,5
Чувствительность, ВТ	5,5
Потребляемая мощность, ВА, не более	1,5
Число тарифов	4
Цифровой интерфейс	CAN
Рабочий диапазон температур, °С	от -20 до +55
Габаритные размеры, мм	156х138х58
Масса, не более, кг	0,6

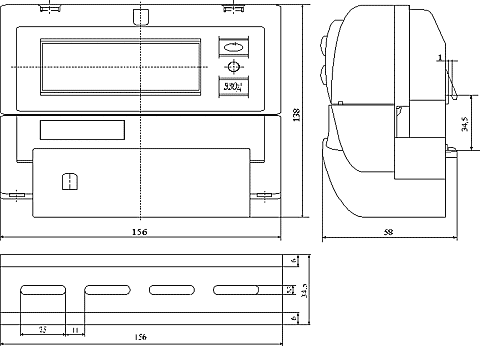

Габаритный чертеж электросчетчика Меркурий-200

Ресурсы, срок службы электросчетчика

- минимальная наработка до отказа - 52600 ч.
- межповерочный интервал 16 лет.
- средний срок службы 30 лет.

Публикация: cxem.net
