Регулятор мощности для паяльника. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Регуляторы тока, напряжения, мощности

 Комментарии к статье

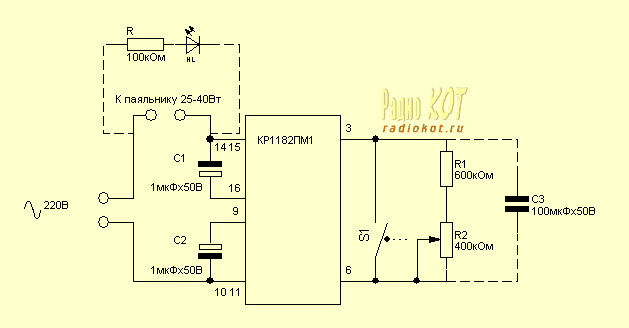

Проходя по форуму обнаружил, что ребята всерьез, без приколов, интересовались регулятором для паяльника. Данную схему назвать "моей" нельзя, т. как она почти типовая. Выполнена на КР1182ПМ1.

(нажмите для увеличения)

Схемка проста до чрезвычайности, но, что удивительно, работает. Монтируется все в вилке-моноблоке от любого сгоревшего китайского источника питания (чего, наверное, у любого из посещающих такие сайты в избытке):-). Для оживления конструкции параллельно выводам цепляется "невонка" :-) или светодиодик с сопротивлением. Резисторы: как ограничительный (~600к), так и переменный (~400к) подбираются индивидуально. Главное - чтобы резистор захватывал весь диапазон без свободного хода. При замыкании 3 и 6 ноги, выхода, конечно же, нет. Выключатель совмещен с резистором, но можно обойтись вообще без выключателя. Если использовать устройство для лампы накаливания, то желательно добавить конденсатор (справа), чтобы лампа плавно набирала накал при включении.

Если будем регулировать что-нибудь помощнее, то можно поставить дополнительный симистор (что я и рекомендую настоятельно) анодом к нижнему по схеме выводу (220в), на управление подать (2) и с катода снять выход вместо (2). Конденсаторы (слева) по 1 микрофараду, электролиты, можно даже на 6,3 в. Плюсами к ногам 9 и 10. ОСТОРОЖНО С БУРЖУИНСКИМИ - они почему-то не переваривают сетевые импульсы после мостов - процентов 10-взрываются, либо тихо шипя умирают. Требуют рядом установки керамики на Н33-Н68. Почему так?- Икс его знает! Ну, вот и все. Особой точности здесь не надо, для паяльника и освещения - в самый раз! Да! Упреждаю особо любознательных. Между фазами работать не будет! Почему? Потому что, как в школе учили, в данном случае перехода через "0" нет: хорошему симистору плохие импульсы мешают: (не смейтесь. У меня на работе всерьез, люди с вышкой пытались их между фазами использовать:)

Аккуратнее при наладке. Развязки от сети нет: не заметно?

Примечание Дорогой Редакции: По мнению Дорогой Редакции конденсаторы в этой схеме должны быть на напряжение не менее 50В. Видимо тогда, они перестанут шипеть и умирать. Такой регулятор работает уже полгода у Кота в выключателе света в прихожей.

Автор: БЕГЕМОТ; Публикация: radiokot.ru
