Индикатор влажности. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Индикаторы, детекторы, металлоискатели

 Комментарии к статье

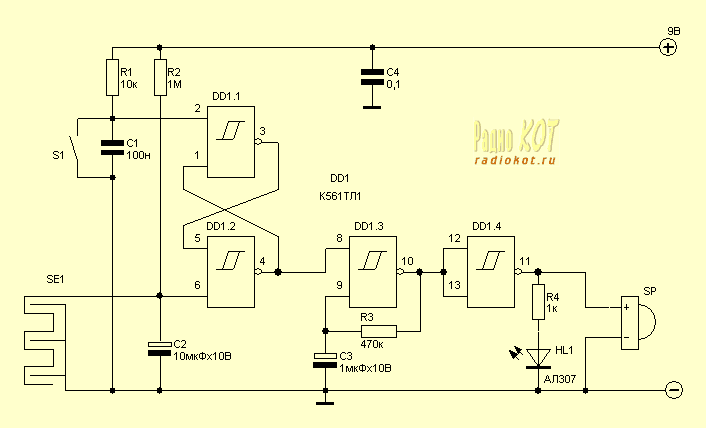

Схема индикатора:

(нажмите для увеличения)

Всего делов-то, что одна микросхема. Когда намокает датчик SE1, начинает пищать зуммер и загорается светодиод. Чтобы выключить тревогу надо высушить датчик и нажать кнопку S1.

В схеме используется зуммер со встроенным генератором. Конструкция датчика может быть любой, например можно вытравить вот такой рисунок на куске фольгированного стеклотекстолита.

У микросхемы есть забугорный аналог - это CD4093.

Публикация: radiokot.ru
