Генератор качающейся частоты предназначен для измерения АЧХ высокочастотных трактов в диапазоне от 150 кГц до 230 МГц.

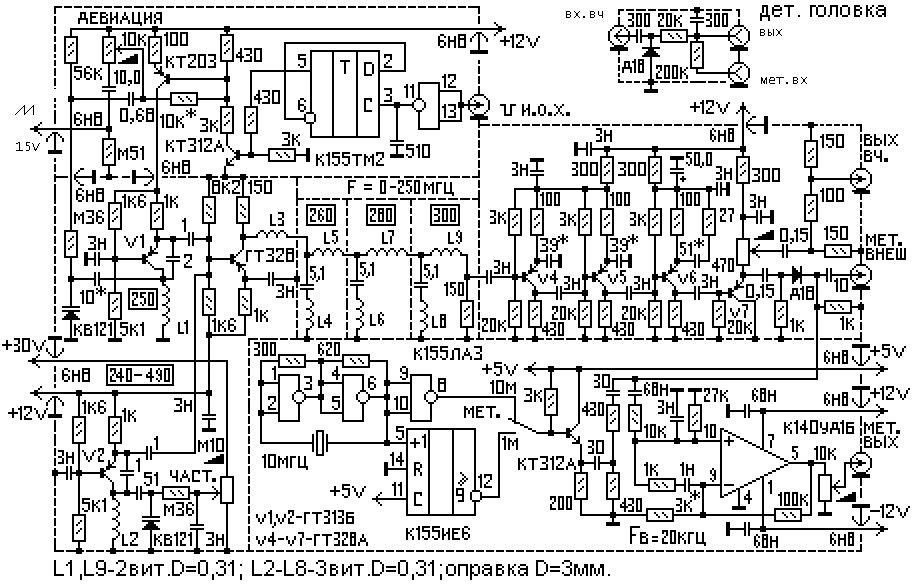

(нажмите для увеличения)

С гнезда "вых.вч."высокочастотный сигнал (напряжение 0-0,25V) подается на вход исследуемого устройства. Переменным резистором регулируется необходимый уровень выхода вч. С выхода устройства сигнал подается на детекторную головку "Дет.головка" , с выхода которой детектированый сигнал подаетсяна вход Y осциллографа. Переменным резистором "част"устанавливается центральная частота, а резистором "девиация" - ширина полосы качания ( до 20МГц ). На вход"и.о.х." подаются отрицательные импульсы в момент обратного хода луча. На вход " пилы " подается пилообразное напряжение. Выход "мет.вых " подать на " вх.мет" измерительной головки.

Регулируется и амплитуда меток. Генератор меток внутренний - на1МГц и 10МГц. При необходимости на вход " мет.внеш " можно подать другую частоту. Импульсы обратного хода переключая триггер, чередуют через строку первоначальное положение луча и АЧХ. Такое сочетание характеристик позволяет видеть АЧХ относительно ее нуля. Формирователь "и.о.х." и пилообразного напряжения из из выходного сигнала развертки осциллографа изображен ниже.

Настройка

Подбором резистора в блоке триггера установить минимальную амплитудную модуляцию, при максимальной девиации. Частоты настроек контуров ФВЧ изображены в прямоугольниках. Полоса пропускания ФВЧ0 - 250МГц , при минимальной нелинейности ее АЧХ. Усилитель ВЧ-сигнала настраивается элементами со звездочкой по наибольшей равномерности АЧХ в диапазоне 0 -250МГц. В формирователе, подбором резистора, устанавливается требуемый размах "пилы".

Все блоки и соединения должны быть хорошо заэкранированы!

Автор: Владимир Соколовский; Публикация: Н. Большаков, rf.atnn.ru
