Гетеродинный индикатор резонанса на 1,8...150 MГц. Энциклопедия радиоэлектроники и электротехники

 Комментарии к статье

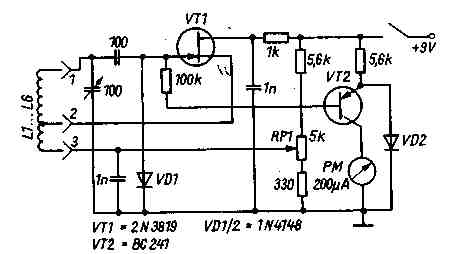

Для радиолюбительских измерений можно применить гетеродинный индикатор резонанса приведенный на рисунке.

В схеме можно применить транзисторы типа КП303 (VT1) и КТ361 (VT2),диоды КД514.

Данные катушек индуктивности зависят от выбранного диапазона. В оригинале был использован набор из 6 контуров, смонтированных на трехконтактных разъемах.

Литература

1. Elektronisches Jarbuch 1988, c.169

Публикация: Н. Большаков, rf.atnn.ru
