Генераторы со стабильной амплитудой. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Радиолюбителю-конструктору

 Комментарии к статье

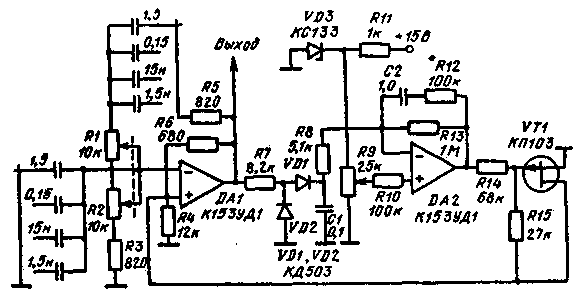

Генератор гармонических сигналов (рис.1) с частотами от 10 Гц до 100 кГц обладает высокой стабильностью амплитуды.

Рис.1

Стабилизация амплитуды сигнала осуществляется с помощью полевого транзистора, включенного в цепь ПОС. Управление полевым транзистором производится постоянным напряжением, которое формируется на конденсаторе С1 и усиливается ОУ DA2. Большой коэффициент передачи ОУ DA2 удерживает амплитуду гармонического сигнала с точностью до десятков милливольт в диапазоне от 1 до 9 В. Регулировка амплитуды осуществляется потенциометром R9. Коэффициент гармоник выходного сигнала менее 0,1%.

Стабилизация амплитуды сигнала с помощью светодиодов

Коэффициент усиления ОУ (рис.2) устанавливается с помощью резисторов R3 и R4 и равен 3,2. Такой коэффициент усиления необходим для запуска генератора. Как только амплитуда гармонического сигнала увеличится до 1,6 В, открываются диоды и возникает цепь дополнительной ООС.

Рис.2

Коэффициент усиления падает, и амплитуда гармонического колебания стабилизируется на определенном уровне. Искажения, вносимые схемой стабилизации, не превышают уровня 1%. Амплитуда выходного сигнала регулируется от 2 до 5В. Частота зависит от элементов моста Вина и может принимать значения от единиц герц до сотен килогерц.

Генератор с автоматической регулировкой амплитуды сигнала

Генератор (рис.3) собран на полевом транзисторе VT1 с двойным Т-образным мостом в цепи ОС. Для стабилизации амплитуды выходного сигнала в коллекторах транзисторов VT2 и VT3 колебания выпрямляются детектором, собранным на элементах С6, С7, VD1, VD2. На выходе детектора формируется постоянное напряжение положительной полярности. Когда колебания в генераторе отсутствуют, через резистор R11 протекает ток, открывающий транзистор УТ4.

Рис.3

В цепь истока полевого транзистора включен резистор R8. Сопротивление этого резистора устанавливает такой ток через транзистор VT1, при котором крутизна его максимальна. При генерации напряжение с детектора подзапирает VT4, уменьшая крутизну VT1 и тем самым стабилизируя амплитуду генератора. Частота генерируемых колебаний 1 кГц.

Для увеличения или уменьшения частоты выходного сигнала необходимо пропорционально изменить номиналы элементов R1-R3, С2-С4. Меняя соотношение резисторов R10 и R11, можно менять амплитуду выходного сигнала.

Публикация: Н. Большаков, rf.atnn.ru
