Простой генератор сигналов низкой и высокой частоты предназначен для налаживания и проверки различных приборов и устройств, изготовляемых радиолюбителями.

Генератор низкой частоты вырабатывает синусоидальный сигнал в диапазоне от 26 Гц до 400 кГц, который разделен на пять поддиапазонов (26...240, 200...1500 Гц: 1.3...10, 9...60, 56...400 кГц). Максимальная амплитуда выходного сигнала 2 В. Коэффициент гармоник во всем диапазоне частот не превышает 1,5%. Неравномерность частотной характеристики - не более 3 дБ. С помощью встроенного аттенюатора можно ослабить выходной сигнал на 20 и 40 дБ. Предусмотрена также плавная регулировка амплитуды выходного сигнала с контролем ее по измерительному прибору.

Генератор высокой частоты вырабатывает синусоидальный сигнал в диапазоне от 140 кГц до 12 МГц (поддиапазоны 140...340, 330...1000 кГц, 1...2,8,2,7...12МГц).

Высокочастотный сигнал может быть промодулирован по амплитуде сигналом как с внутреннего генератора НЧ. так и с внешнего.

Максимальная амплитуда выходного напряжения 0,2 В. В генераторе предусмотрена плавная регулировка выходного напряжения с контролем амплитуды по измерительному прибору.

Напряжение питания обоих генераторов 12 В.

Принципиальная схема прибора показана на рис. 1.

(нажмите для увеличения)

Генератор низкой частоты построен на основе хорошо известной схемы. Частоту генерируемого сигнала изменяют сдвоенным конденсатором переменной емкости С2. Применение блока конденсаторов переменной емкости для генерации низких (30...100 Гц) частот потребовало высокого входного сопротивления усилителя генератора. Поэтому сигнал с моста поступает на потоковый повторитель на полевом транзисторе V1, а затем на вход двухкаскадного усилителя с непосредственными связями (микросхема А1). С выхода микросхемы сигнал подается на выходной эмиттерный повторитель на транзисторе V3 и на вторую диагональ моста. С резистора R16 сигнал подается на выходной делитель напряжения (резисторы R18-R22) и на измерительный прибор PU1. по которому контролируют амплитуду выходного сигнала.

На полевом транзисторе V2 собран каскад стабилизации амплитуды выходного напряжения, работающий следующим образом. Выходной сигнал с эмиттера транзистора V3 выпрямляется диодами (V4, V5), и постоянное напряжение, пропорциональное амплитуде, выходного сигнала, подается на затвор транзистора V2, играющего роль переменного сопротивления. Если, например, по каким-либо причинам (изменилась или температура окружающей среды или напряжение питания и т. п.) амплитуда выходного сигнала увеличилась, то увеличится и положительное напряжение, поступающее на затвор транзистора V2. Динамическое сопротивление канала транзистора также увеличится, что приведет к увеличению коэффициента отрицательной обратной связи в микросхеме А1, коэффициент усиления последней уменьшится, что приведет к восстановлению амплитуды выходного сигнала.

Связь между истоковым повторителем на транзисторе V1 и входом микросхемы А1 гальваническая. Это позволило исключить переходный конденсатор большой емкости и улучшить фазовую характеристику генератора. Подстроечным резистором R12 устанавливают оптимальный коэффициент передачи.

Генератор высокой частоты выполнен на трех транзисторах V10-V12. Задающий генератор собран на транзисторе V11, включенном по схеме с общей базой. Каскад каких-либо особенностей не имеет. Требуемый диапазон выбирают переключением контурных катушек. Внутри поддиапазона частоту плавно изменяют конденсатором переменной емкости С14. Выходной каскад представляет собой эмиттерный повторитель на транзисторе V12. Сигнал на него подают с части витков контурной катушки, что дополнительно уменьшает влияние нагрузки на стабильность частоты генератора.

С резистора R35 высокочастотное напряжение поступает на выпрямитель (диоды V13, V14), и выпрямленное напряжение через резистор R37 поступает на измерительный прибор PUI, по которому контролируют напряжение выходного сигнала.

На транзисторе V10, включенном по схеме с общим эмиттером, собран модулирующий каскад. Его нагрузкой является задающий генератор. Таким образом, задающий генератор работает при переменном напряжении питания, поэтому и амплитуда выходного напряжения генератора также меняется, в результате чего происходит амплитудная модуляция. Такое построение генератора позволило получить глубину модуляции от 0 до 70%. Низкочастотный сигнал на модулятор можно подавать как с внутреннего, так и с внешнего генератора.

Питаются оба генератора от выпрямителя со стабилизатором (рис. 2), выполненного по типовой схеме.

Оба генератора и сетевой источник питания выполнены в виде отдельных блоков, установленных в общем корпусе. Общим для генераторов является также и измерительный прибор PU1. Блок высокочастотного генератора закрывают экраном из латуни.

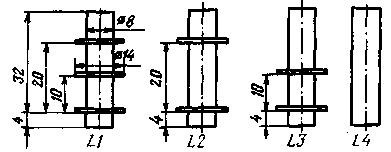

Катушки генератора ВЧ намотаны на каркасах от контуров ПЧ телевизора "Старт-3" с карбонильными подстроечниками. На рис. 3 приведены эскизы каркасов катушек. Их намоточные данные даны в таблице. Катушки L1, L2, L3 наматывают внавал, а катушку L4 - виток к витку. Трансформатор Т1 применен готовый от радиолы "Эфир-М". При самостоятельном изготовлении трансформатора его следует намотать на сердечнике Ш16Х24. Сетевая обмотка для напряжения 220 В должна содержать 2580 витков провода Г1ЭВ-2 0,15, вторичная - 208 витков провода ПЭВ-1 0,59.

Рис.3

Шкалы прибора наклеены на диски диаметром 90 мм, которые вместе со шкивами верньерного устройства закреплены на осях конденсаторов переменной емкости.

Вместо транзистора КП103Л можно применить КП102Е. Эта замена может даже несколько улучшить параметры генератора.

Налаживание генератора НЧ начинают с подбора резистора R11. Для этого размыкают цепь R12, R13. Высокоомным вольтметром измеряют напряжение на входе микросхемы А1 (вывод 4). Затем, подбирая резистор R11 в пределах от 300 Ом до 1,5 кОм, добиваются такого же напряжения на истоке транзистора V1. Если этого не удается сделать, следует подобрать транзистор V1. (Может получиться так, что подобрать такой транзистор не удастся, тогда следует развязать по постоянному току вход микросхемы с истоком транзистора V1, включив в разрыв цепи конденсатор емкостью 50 мкФ.) Восстановив разомкнутую цепь, изменяют сопротивление резистора R12 так, чтобы получить на выходе генератора сигнал без искажений, контролируя его форму по осциллографу. При дальнейшем уменьшении сопротивления этого резистора должно наступить симметричное ограничение сигнала. Установив амплитуду выходного сигнала около 2 В и подобрав необходимое сопротивление резистора R17 в цепи PU1, налаживание генератора НЧ считают законченным.

Налаживание генератора ВЧ начинают с модулирующего каскада. Подбирая резистор R23, устанавливают на коллекторе транзистора V10 напряжение 6,2 В. Налаживание задающего генератора состоит в подборе резистора R31 в цепи положительной обратной связи. При этом по осциллографу контролируют форму выходного сигнала. Делают это на низкочастотном поддиапазоне. Если позволяют параметры осциллографа, проверку делают и на других частотных поддиапазонах. Затем подбирают резистор R37 в цепи измерительного прибора.

Завершив налаживание блоков и проверив их работу во всех поддиапазонах, приступают к подбору элементов частотозадающих цепей и достижению необходимого перекрытия, после этого прибор градуируют по одной из методик, неоднократно описанных в радиотехнической литературе и журнале "Радио".

Автор: В. Угоров; Публикация: Н. Большаков, rf.atnn.ru
