Характеристика срабатывания размыкающих устройств автоматических выключателей зависит от типа подключаемой нагрузки.

Различают несколько характеристик отключения выключателей (А, В, С, D, К, Z).

Автоматические выключатели с характеристикой типа А предназначены для размыкания цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.

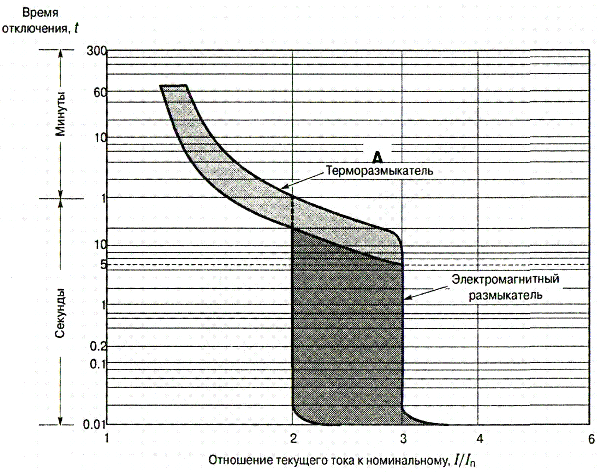

Рис. 1. Характеристика отключения, тип A

Автоматические выключателе с характеристикой типа В рекомендуется использовать для осветительных сетей общего назначения.

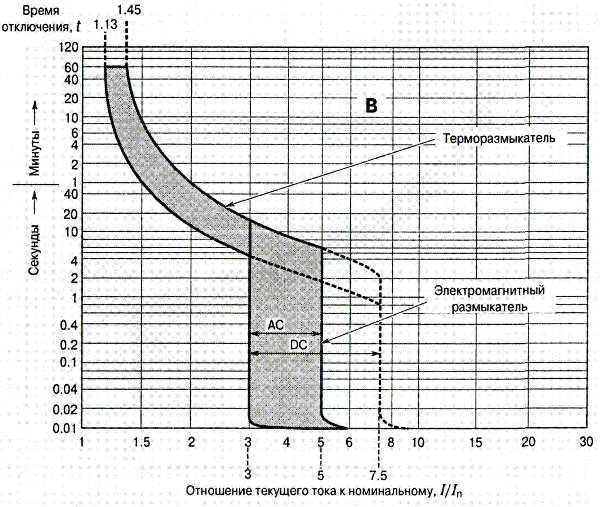

Рис. 2. Характеристика отключения,тип B

Автоматические выключатели с характеристикой отключения типа С служат для размыкания осветительных цепей и установок с умеренными пусковыми токами (двигатели и трансформаторы).

При этом у выключателей с характеристикой типа С перегрузочная способность магнитного размыкателя вдвое выше по сравнению с выключателями с характеристикой типа B.

Рис. 3. Характеристика отключения, тип C

В цепях с активно-индуктивной нагрузкой, а также для защиты электродвигателей с большими пусковыми токами предлагается использовать выключатели с характеристикой типа D.

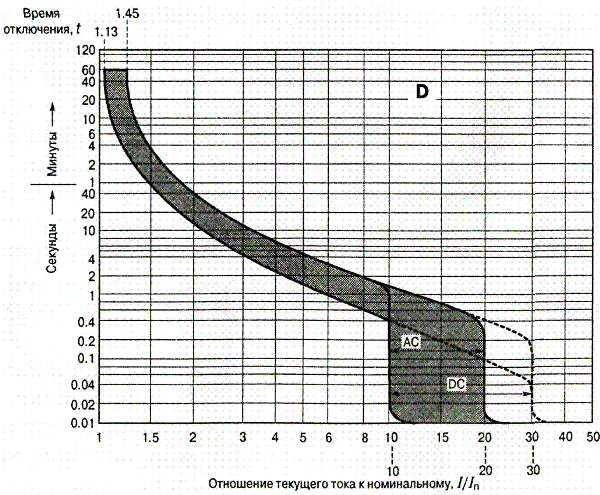

Рис. 4. Характеристика отключения тип D

Для подключения индуктивной нагрузки рекомендуется использовать автоматические выключатели с характеристикой типа К.

Рис. 5. Характеристика отключения, тип K

Если в качестве нагрузки используются электронные устройства, их подключение лучше производить через автоматические выключатели с характеристикой типа Z.

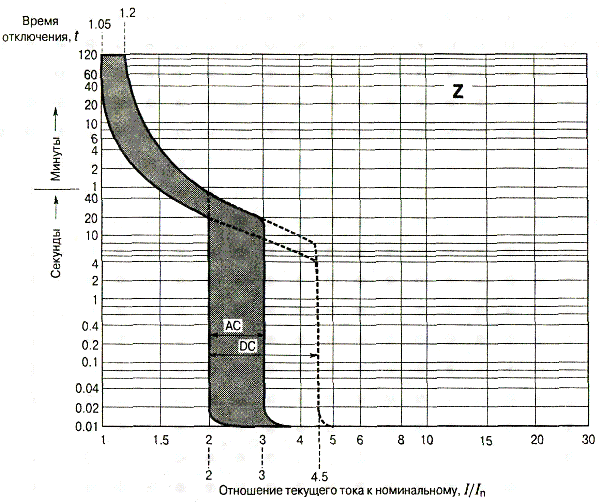

Рис. 6. Характеристика отключения, тип Z

Публикация: electro.narod.ru
