В одной из квартир новостроек мне пришлось подключать варочную поверхность Ariston.

Сложность заключалось в том, что силовая розетка находилась в другой стороне кухни, в трех метрах от установленной электроплиты. Вариант переноса розетки отпадает сразу, т.к. установлен кухонный гарнитур и сделана чистовая отделка.

Остался вариант удлинения кабеля до силовой вилки.

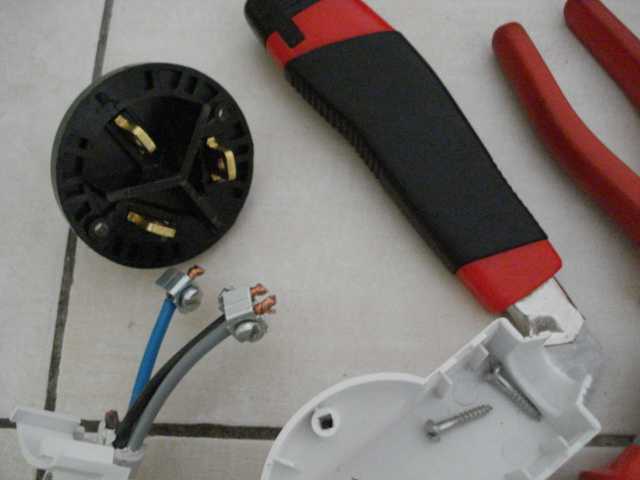

Возьмем гибкий кабель соответствующего сечения, в нашем варианте 3х4 мм2.

Сверлим отверстия в перегородках кухонного гарнитура, за выдвижными ящиками обычно есть достаточно места, возможно это сделано специально.

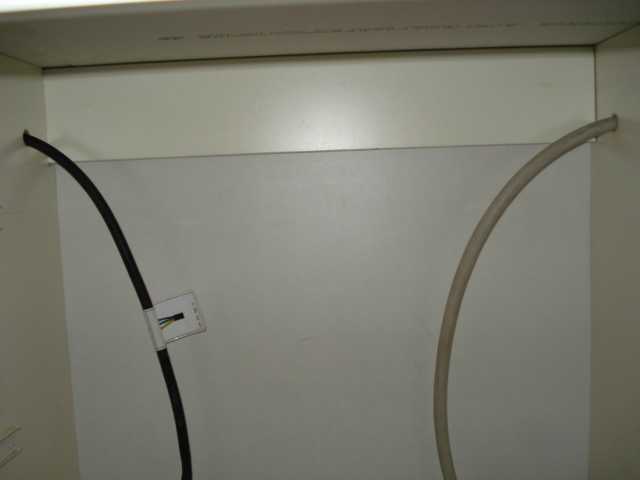

Проталкиваем концы кабелей от вилки и варочной поверхности, в секцию для соединения, провод питающий варочную поверхность оставляем от производителя.

Устанавливаем распределительную коробку. Проталкиваем концы кабелей через уплотнительные резинки.

Укладываем провода и клеммы в распределительную коробку. Закрываем крышку.

Дополнительно проверяем соединение производителя, протягиваем болтовые соединения. Подключаем вилку в розетку, проверяем работоспособность варочной поверхности.

Паспортные данные и схема подключения:

Публикация: electro.narod.ru
