Устройство защитного отключения можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, питающих электроэнергией защищаемую электроустановку.

Принцип действия УЗО дифференциального типа основан на применении электромагнитного векторного сумматора токов - дифференциального трансформатора тока.

УЗО предназначено для защиты от поражения человека электротоком или возникновения пожара из-за токов скользящего разряда при утечке на землю.

Устройства применяются в низковольтных электрических сетях бытового и промышленного назначения (220/380В).

Принцип действия устройства защитного отключения, реагирующего на ток утечки, поясняется на чертеже

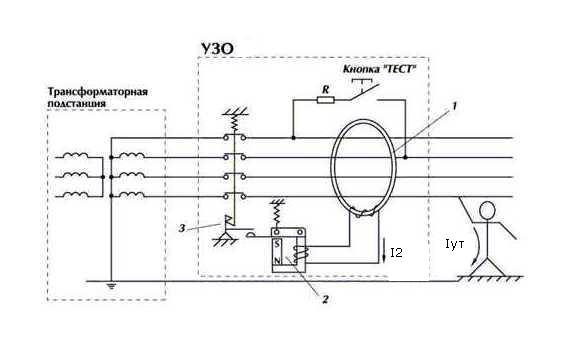

Рис. 1. Кинематическая схема, принцип действия УЗО

До тех пор, пока утечка отсутствует, т.е. нет пробоя или повреждения изоляции электроприемника или нет прямого прикосновения человека к токоведущим частям.

Токи в прямом и обратном (фаза-ноль) проводниках нагрузки равны и наводят в магнитном сердечнике (1) трансформатора тока УЗО равные, но встречно направленные магнитные потоки, в результате чего ток I2 во вторичной обмотке равен нулю и не вызывает срабатывание чувствительного элемента - магнитоэлектрической защелки (2).

При возникновении утечки Iут - например, при прикосновении человека к фазному проводнику, баланс токов и магнитных потоков нарушается, во вторичной обмотке появляется ток небаланса I2, который вызывает срабатывание магнитоэлектрической защелки (2), воздействующей в свою очередь на механизм расцепителя с контактной системой (3).

Электромеханическая система УЗО рассчитывается на срабатывание при определенных значениях тока утечки: 10, 30, 300 мА

Для осуществления периодического контроля работоспособности УЗО предусмотрена цепь тестирования. При нажатии кнопки "Тест" искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.
