Подключение электровилки В16 242

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Электромонтажные работы

Комментарии к статье Комментарии к статье

Все мы сталкиваемся дома с подключением электровилок к нашим многочисленным электроприборам

Зато конструкций электрических вилок, всего несколько, рассмотрим одну из них

Для работы нам понадобится:
  • гибкий медный провод, сечением 1,5 мм2;
  • бокорезы;
  • резак;
  • отвертка;
  • электровилка В16 242 производства Белоруссия.
Подключение электровилки В16 242

Возьмем гибкий медный провод сечением 1,5 мм2 и электровилку В16 242.

Сечение провода можно взять и меньшим, все в зависимости от подключаемого оборудования. Для удлинителей не рекомендую использовать кабеля сечением меньше 1 мм2.

Подключение электровилки В16 242

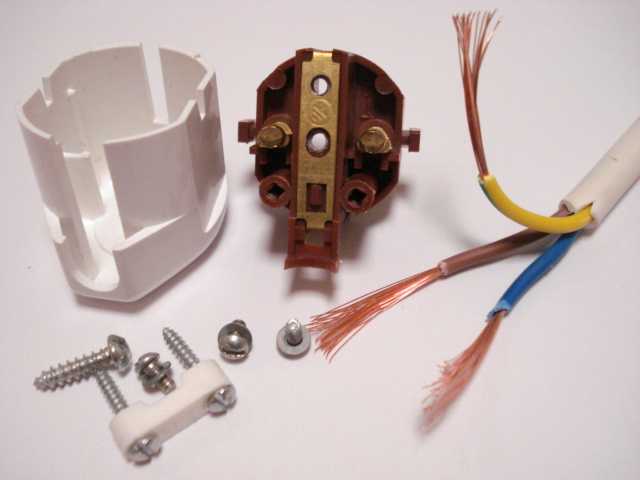

Разберем электровилку на составные части.

С гибкого кабеля аккуратно снимем оболочку, длиной примерно 6 см.

Счищаем изоляцию, чтобы не повредить токопроводящие жилы, длиной около 3 см.

Подключение электровилки В16 242

Разделяем каждую токопроводящую жилу пополам и скручиваем их.

Подключение электровилки В16 242

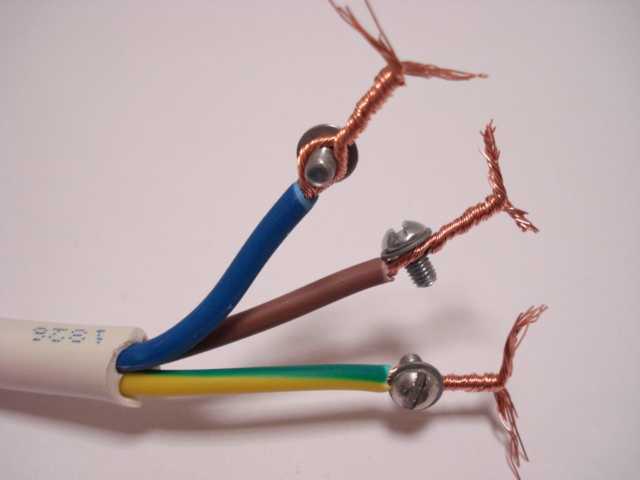

Обматываем токопроводящие жилы, разделенные попалам, вокруг болтов с шайбами, штыревых контактов вилки, как показано на фотогорафии.

Подключение электровилки В16 242

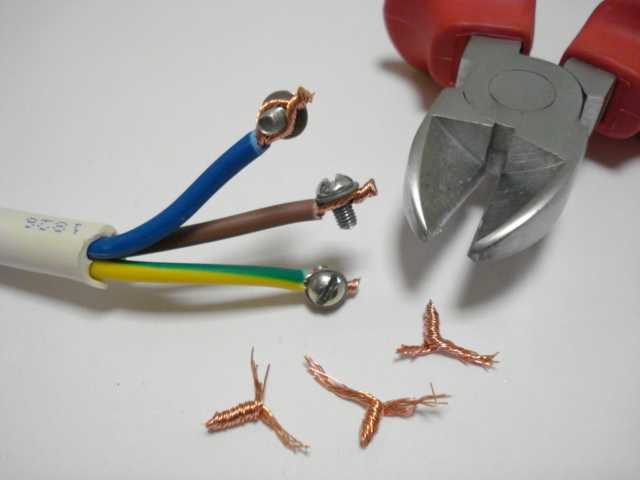

Бокорезами откусываем лишние концы, оставляя около 2 мм скрученных жил от болта с шайбой.

Подключение электровилки В16 242

Прикручиваем болты к штыревым контактам электровилки и боковому контакту заземления.

Подключение электровилки В16 242

Подключение электровилки В16 242

Аккуратно укладываем провода внутри корпуса электровилки, чтобы при сборке не было повреждений изоляции токопроводящих жил.

Подключение электровилки В16 242

Подключение электровилки В16 242

Прикручиваем внешний корпус электровилки к контактному основанию.

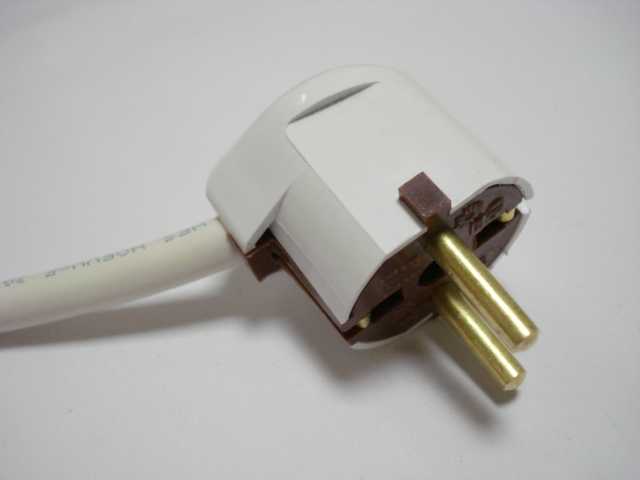

Можно подключать к электросети.

Подключение электровилки В16 242
