Установка, подключение, фазировка бытовой розетки

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Электромонтажные работы

Комментарии к статье Комментарии к статье

Обычная бытовая розетка не имеет маркировки контактов и подключение (фазировка) к ней фазного и нулевого проводника осуществляется как придется, на усмотрение электрика.

Для себя я принял правило фазный проводник после подключения и установки розетки должен находится с правой стороны, когда вы на нее смотрите, соответственно нулевой проводник с левой стороны.

- таким знаком или буквами PE обычно помечают контакт заземляющего (защитного) проводника

Установка, подключение, фазировка бытовой розетки

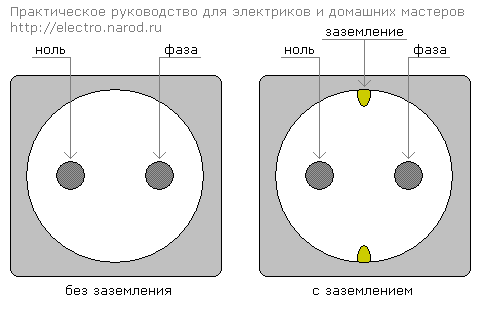

Фазировка бытовой однофазной электрической розетки с заземление и без заземления.

Высота установки розеток никак не регламентируется, кроме двух случаев монтажа, в детских учреждениях высота от пола должна составлять 180 см, и расстояние от трубопроводов, ванн, раковин и т.п., должно составлять не менее 50 см.

В других помещениях, на свой опыт применяю вот такие габариты установки:
  • высота от пола жилых комнат и офисных помещений, 30 см;
  • высота от пола ванных комнат и кухонь, 110 см;
  • расстояние от углов помещений до розетки, принимаю 50 см;
  • расстояние от углов дверной коробки до розетки, от 15 до 25 см.
Рекомендуемое сечение подключаемых проводов 2,5 квадратных миллиметров.

Автоматический выключатель для защиты розеточных групп, лучше применить на ток не более 16 ампер.

Публикация: electro.narod.ru
