Рационализаторская схема электропитания каменок, для экономии электроэнергии, снижения нагрузки в нулевом проводнике, дистанционного управления, продления срока эксплуатации таймера и деревянной обшивки (вагонка) помещения сауны.

Схема разработана на примере электрокаменки Harvia, но может быть использована и для других видов электрокаменок.

Подключение электрокаменки

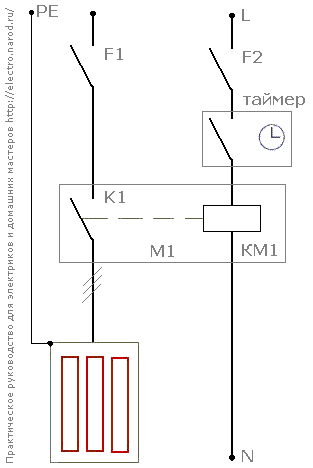

Рис. 1. Схема подключения электрокаменки Harvia

Подключение электрокаменки
Рис. 2. Внешний вид электрокаменки

Из схемы управления электрокаменки убираем таймер. Исключаем из схемы электропитания электрокаменки нулевой проводник.

Собираем схему управления магнитного пускателя M1, при помощи таймера. Через автомат F2 и замыкающий контакт таймера, подаем питание на катушку KM1 магнитного пускателя M1. Силовые контакты K1 при коммутации подают питание на ТЭНы электрокаменки от автомата F1.

Преимущества: увеличили срок эксплуатации таймера; дистанционное управление временем; снизили нагрузку в нулевом проводнике
