Управление освещением двумя переключателями

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Электромонтажные работы

Комментарии к статье Комментарии к статье

Управление освещением с двух мест, часто требуется в проходных комнатах, коридорах и спальнях

Вариант 1

Управление освещением двумя переключателями

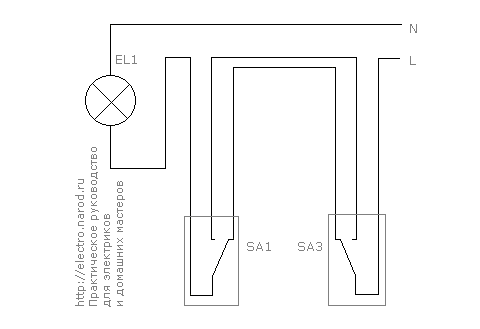

Рис. 1. Схема управления освещением двумя переключателями

Управление освещением двумя переключателями
Рис. 2. Внешний вид переключателя

Схема электромонтажа управления освещением с двух сторон, состоит из переключателей на два направления без нулевого положения SA1, SA3, которые при коммутации переключают электропитание с одной управляемой линии на другую и в одном из положении включают и отключают лампу EL1.

Вариант 2

Данная схема наравне с первым и третьим вариантом подключения имеет место, хотя применение ее крайне нежелательно, но для общего развития ее необходимо рассмотреть.

Управление освещением двумя переключателями

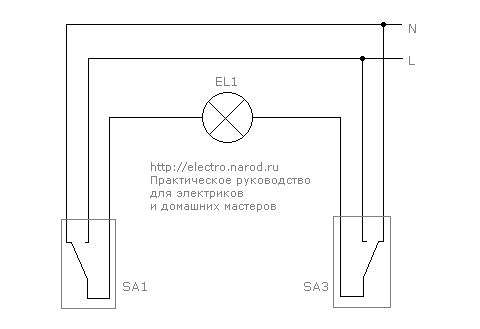

Рис. 3. Схема управления освещением двумя переключателями

Управление освещением двумя переключателями
Рис. 4. Внешний вид переключателя

Схема второго варианта электромонтажа управления освещением с двух сторон, также состоит из переключателей на два направления без нулевого положения SA1, SA3, но здесь отсутствуют управляемые линии, все работает за счет переключения контактов между фазным и нулевым проводником.

Недостатки: постоянно меняется схема подключения полярности светильника; при ошибочном подключении переключателя, грозит коротким замыканием и выгоранию контактов переключателя; в одном из отключенном положении на светильнике присутствует фазное напряжение.

Вариант 3

В третьем варианте схемы рассмотрим управление при помощи транзитного фазного проводника.

Управление освещением двумя переключателями

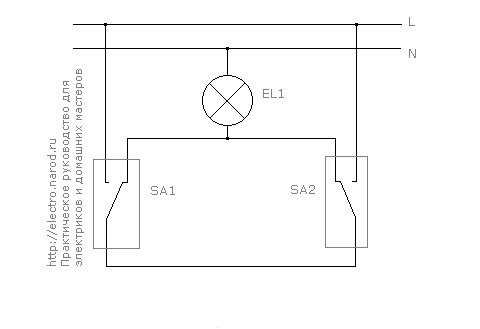

Рис. 5. Схема управления освещением двумя переключателями.

Управление освещением двумя переключателями
Рис. 6. Внешний вид переключателя

Управление освещением происходит также, при помощи переключателей на два направления без нулевого положения SA1, SA3, которые подключают фазное напряжение с одного конца провода или с другого.

Вариант 4

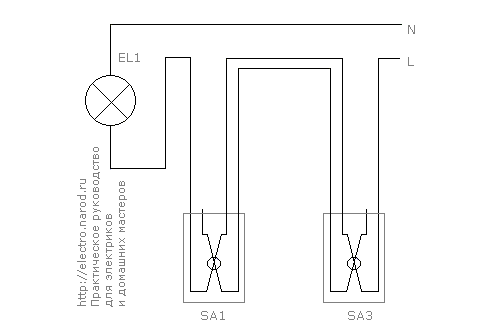

Управление освещением двумя переключателями
Рис. 7. Схема управления освещением двумя переключателями

Управление освещением двумя переключателями
Рис. 8. Внешний вид переключателя

В дополнение к схемам управления освещением двумя переключателями, рассмотрим схему управления при помощи промежуточных переключателей, которые применяются в схеме управления освещением несколькими переключателями.

При подключении используем только один контакт с одной стороны как общий, а другие два с другой стороны, для подключения управляемые линий.

Данная схема подходит при отсутствии стандартных двух полюсных переключателей, без нулевого положения.

Публикация: electro.narod.ru
