Часто требуется в быту подключение того и иного электроустройства посредством блока питания с понижающем трансформатором, но готовый блок не всегда удается найти в магазине, поэтому зачастую приходится думать о самодельной конструкции.

Чтобы облегчить эту задачу, расскажем о простейших расчетах, которые позволят подобрать нужные детали для блока питания в зависимости от предъявляемых к нему требований.

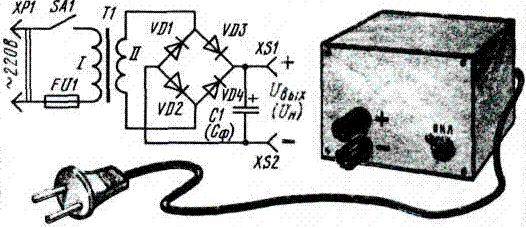

Схема предполагаемого блока питания, обеспечивающего нужное выходное напряжение постоянного тока, приведена на рис. 1.

В нем использован трансформатор питания, включаемый первичной обмоткой (I) в электрическую розетку переменного тока 220 вольт и понижающий напряжение (оно снимается с обмотки II) до заданного значения, двухполупериодный выпрямитель на диодах VD1-VD4 и конденсатор С1, сглаживающий пульсации выпрямленного напряжения.

Полученное в итоге почти постоянное напряжение (пульсации его при подключении нагрузки все же будут) снимают с контактов XS1 и XS2.

Схема и подробное описание самодельного блока питания

Рис. 1. Схема самодельного блока питания

Расчет выпрямителя

Необходимо правильно выбрать выпрямительные диоды и конденсатор фильтра, а также определить необходимое переменное напряжение, снимаемое для выпрямления со вторичной (II) обмотки сетевого трансформатора.

Исходными данными для расчета выпрямителя служат требуемое напряжение на нагрузке (Uн) и потребляемый ею максимальный ток (Iн)

Порядок расчета

Коэффициент Ток нагрузки, А
0,1 0,2 0,4 0,6 0,8 1,0
В 0,8 1,0 1,2 1,4 1,5 1,7
С 2,4 2,2 2,0 1,9 1,8 1,8

Сначала определяют переменное напряжение, которое должно быть на вторичной обмотке трансформатора:



Uн - постоянное напряжение на нагрузке, В; В - коэффициент, зависящий от тока нагрузки, который определяют по таблице

По току нагрузки определяют максимальный ток, протекающий через каждый диод выпрямительного моста:



Iд - ток через диод, А; Iн - максимальный ток нагрузки, А; С - коэффициент, зависящий от тока нагрузки и определяемый по таблице

Далее подсчитываем обратное напряжение, которое будет приложено к каждому диоду выпрямителя:



Uобр - обратное напряжение, В; Uн - напряжение на нагрузке, В.

Выпрямительные диоды нужно выбрать, у которых значения выпрямленного тока и допустимого обратного напряжения равны или превышают расчетные.

В заключении определяем емкость конденсатора фильтра:



Сф - емкость конденсатора фильтра, мкФ; Iн - максимальный ток нагрузки, A; Uн - напряжение на нагрузке, В; Кп - коэффициент пульсации выпрямленного напряжения (отношение амплитудного значения переменной составляющей частотой 100 Гц на выходе выпрямителя к среднему значению выпрямленного напряжения).

Коэффициент пульсаций выбирают самостоятельно в зависимости от предполагаемой нагрузки, допускающей питание постоянным током вполне определенной "чистоты".

- малогабаритные транзисторные радиоприемники и магнитофоны

- усилители радио и промежуточной частоты

- предварительные каскады усилителей звуковой частоты и микрофонных усилителей

В дальнейшем, когда будете строить подобные выпрямители с последующей стабилизацией выпрямленного напряжения транзисторным стабилизатором, расчетную емкость фильтрующего конденсатора можно уменьшить в 5...10 раз.

Расчет питающего трансформатора

Для него у вас уже есть необходимые данные, напряжение на вторичной обмотке (UII) и максимальный ток нагрузки (Iн)

Сначала определяют максимальное значение тока, протекающего через вторичную обмотку:



III - ток через обмотку II трансформатора, А; Iн - максимальный ток нагрузки, А.

Далее определяют мощность, потребляемую выпрямителем от вторичной обмотки трансформатора:



PII - максимальная мощность, потребляемая от вторичной обмотки, Вт; UII - напряжение на вторичной обмотке, В; III - максимальный ток через вторичную обмотку, А.

Вычисляем мощность питающего трансформатора:



Ртр - мощность трансформатора, Вт; РII - максимальная мощность, потребляемая от вторичной обмотки трансформатора, Вт.

Если изготавливают трансформатор с несколькими вторичными обмотками, то сначала подсчитывают их суммарную мощность, а затем мощность самого трансформатора.

Расчитываем ток, протекающий через первичную обмотку трансформатора:



II - ток через обмотку I, А; Ртр - подсчитанная мощность трансформатора, Вт; UI - напряжение на первичной обмотке трансформатора (сетевое напряжение), В.

Рассчитываем необходимую площадь сечения сердечника магнитопровода:



S - сечение сердечника магнитопровода, кв.см; Ртр - мощность трансформатора, Вт.

Определяем число витков первичной (сетевой) обмотки:



WI - число витков обмотки; UI - напряжение на первичной обмотке, В; S - сечение сердечника магнитопровода, кв.см.

Определяем число витков вторичной обмотки:



WII - число витков вторичной обмотки; UII - напряжение на вторичной обмотке, В; S - сечение магнитопровода, кв.см.

Определяем диаметр провода обмоток:



D - диаметр провода, мм; I - ток через обмотку, мА.

Можно выбрать провод по готовой таблице

Iобм, mA 25 25...60 60...100 100...160 160...250 250...400 400...700 700...1000
D, мм 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60

По полученным данным можно подбирать подходящее железо, провод и изготавливать трансформатор. Правда, нелишне сначала прикинуть, разместится ли провод на каркасе будущего трансформатора при данных Ш-образных пластинах - ведь однотипные (по ширине средней части) пластины имеют неодинаковую площадь окна. Достаточно подсчитанную ранее мощность трансформатора умножить на 50 и сравнить полученный результат (это необходимая площадь окна в мм2) с измеренной площадью окна имеющихся пластин

При выборе сердечника магнитопровода следует придерживаться и еще одного правила - отношение ширины средней части сердечника к толщине набора (отношение сторон сердечника) должно быть в пределах 1...2

Трансформатор, диоды и конденсатор фильтра, разместите в корпусе подходящих габаритов. На лицевой панели корпуса укрепите выходные контакты, выключатель питания, а на задней стенке разместите держатель предохранителя с предохранителем FU1 (его ток зависит от тока через первичную обмотку трансформатора). Через отверстие в задней стенке выведите шнур питания с сетевой электровилкой.

Публикация: electro.narod.ru
