Система заземления TN-C. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Заземление и зануление

 Комментарии к статье

Система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников

Система TN-С - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении

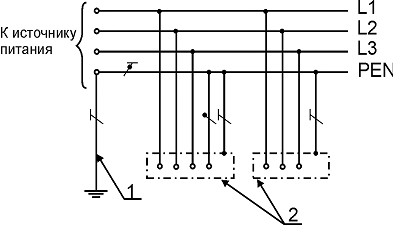

Схема наиболее часто встречающаяся в домах старой постройки

1 - заземлитель нейтрали (средней точки) источника питания; 2 - открытые проводящие части; N - - нулевой рабочий (нейтральный) проводник; PE - - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов); PEN - - совмещенный нулевой защитный и нулевой рабочий проводники.

Публикация: electro.narod.ru
