При работе в электроустановках нельзя обойтись, без применения электротехнического инструмента. Правильно выбранный инструмент залог качественной работы, а также ваша безопасность.

Предлагаю вашему вниманию описание наиболее распространенных инструментов для электрика и домашнего мастера, а также на что необходимо обратить внимание при выборе электротехнического инструмента.

Помимо указанного электротехнического инструмента, для электрика и домашнего мастера, еще необходимы множество мелочей иметь при себе, чтобы выполнить элементарные работы по ремонту и монтажу.

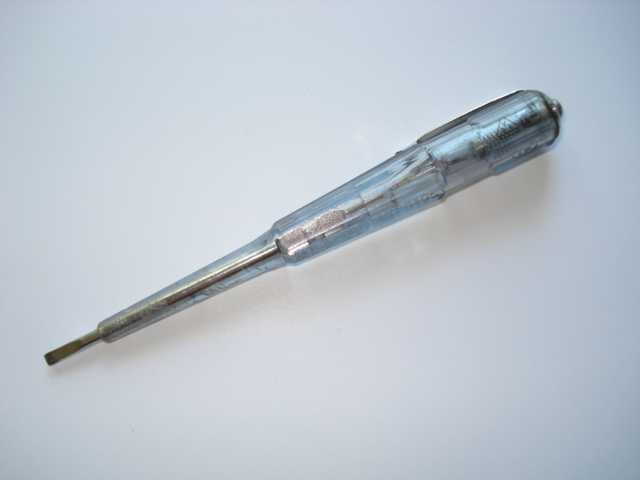

Индикатор фазного напряжения применяется для проверки наличия фазного напряжения в пределах 150-250 вольт, путем прикосновения рабочей частью индикатора (отвертки) к электроустановке находящейся под напряжением, а с другой стороны, через токоограничительное сопротивление, рука человека

Перед проверкой отсутствия напряжения, убедитесь в исправности индикатора, путем проверки напряжения на заведомо подключенном электрооборудовании

При выборе инструмента необходимо убедится в его целостности и наличия токоограничительного сопротивления.

Бывает что вместо сопротивления установлен графитовый стержень, доверять его показаниям не рекомендуется, часто ошибочные показания отключенного электрооборудования, предел измерений составляет от 100 до 500 вольт

Иногда продавцы предлагают купить индикатор содержащий миниатюрные аккумуляторные батареи и светодиод, свечение которого происходит даже прикосновением рук, такой индикатор категорически запрещено использовать для проверки отсутствия напряжения, такие индикаторы используются для "прозвонки" проводов

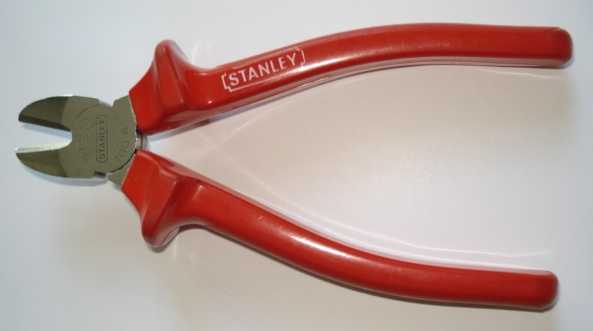

Бокорезы или боковые кусачки применяется непосредственно в монтаже электропроводки при соединении кабельно-проводниковой продукции, позволяют работать в электроустановках под напряжением при демонтаже.

При покупки обратите внимание на: целостность изоляции ручек, знак 1000 вольт, наличие упорных выступов для удобства и безопасности, точности соединения режущих частей в закрытом состоянии, отсутствие люфта в шарнирном соединении.

Бокорезы используйте только для перекусывания медных и алюминиевых проводов, применение с другими металлами может привести к затуплению инструмента.

Пассатижи применяется непосредственно в монтаже электропроводки при соединении кабельно-проводниковой продукции, позволяют работать в электроустановках под напряжением, например вынуть предохранитель.

При покупки обратите внимание на: целостность изоляции ручек, знак 1000 вольт, наличие упорных выступов для удобства и безопасности, точности соединения режущих частей в закрытом состоянии, отсутствие люфта в шарнирном соединении.

Пассатижи используйте только для перекусывания медных и алюминиевых проводов, применение с другими металлами может привести к затуплению инструмента.

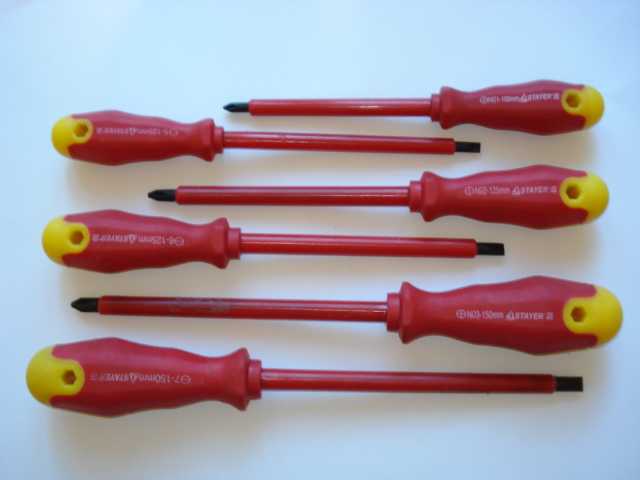

Электротехнические отвертки применяется при сборке электрооборудования и при соединении кабельно-проводниковой продукции посредством болтовых зажимов.

При покупке обратите внимание на: целостность изоляции ручек, знак 1000 вольт, наличие упорных выступов для удобства и безопасности, рабочая часть должна выступать из под изоляции не более 10 мм.

Контрольная лампа применяется при ремонте электрооборудования.

Конрольную лампу необходимо собрать самому, при помощи обычного патрона Е-14 (карболитовый), гибкого провода длиной 160 см сечением до 1,5 мм2, двух корпусов авторучек (разборных с двух сторон), также потребуется монолитный очищенный от изоляции провод сечением 2,5 мм2 и рулон изоленты.

При сборке понадобится электрический паяльник, резак и шило.

В авторучках прокалываем тыльные колпачки и заводим в них концы гибкого провода, предварительно залуженные паяльником.

К луженым концам припаиваем зачищенный монолитный провод, длиной более корпуса авторучки, собираем корпуса.

Складываем пополам гибкий провод и разрезаем его.

Разрезанные концы подключаем к патрону Е-14 (из соображений экономии места в сумке).

Концы с авторучками хорошо замотайте изолентой.

Резак или нож применяется для разделки кабельно-проводниковой продукции.

При разделке и зачистке кабелей и проводов, уделяйте особую осторожность, не выдвигайте лезвие ножа слишком много, движения должны быть направлены от себя.

Контрольная лампа или светильник очень удобна при проверке розеточной группы на работоспособность, также применяется для подсветки места работы.

Контрольную лампу - светильник необходимо изготовить самому, из патрона Е-27 (карболитовый) и неразборной электровилки с отрезком отходящего кабеля, длиной не менее 5 см (удобно подходит от шнуров питания офисной техники).

Снимаем оболочку с отрезка питающего провода до уплотнительного основания электровилки.

Разбираем на составные части электрический патрон Е-27.

Основание патрона имеет резьбовое отверстие, его навинчиваем на электровилку, по необходимости подрезаем по окружности, чтобы уменьшить диаметр уплотнителя.

Зачищаем питающие концы проводов электровилки, заземляющий проводник можно отрезать.

Заряжаем патрон Е - 27, подключаем питающие провода к контактам патрона и собираем его составные части.

Электронные измерительные клещи применяются для тестирования и ремонта электрооборудования.

При покупке обращайте внимание на количество замеряемых параметров, их пределы и точность.

Самые необходимые параметры: замер токовой нагрузки, до 1000 Ампер; напряжение, переменный ток до 750 вольт, постоянный ток до 1000 вольт; сопротивление, от 0 до 20 кОм.

Точность измерения, допускается погрешность минимального значения показания, например при замере сопротивления с точностью до десятых долей, допускается погрешность в одну десятую (0,1)

Электрический паяльник мощностью 100 Ватт, припой, канифоль применяются для ремонта электрооборудования.

В процессе эксплуатации, часто обламывается питающий провод у основания ручки, ремонт получается затруднительным, для этого после покупки паяльника загните питающий провод к рукоятке и прикрутите его изолентой, чтобы получилось что-то вроде петли.

В случае обрыва питающих жил, у вас будет запас проводов для ремонта, нет необходимости разбирать ручку паяльника.

Удлинитель на две точки, длиной 5 м незаменимая вещь при работе с электрическими инструментами.

Электрический инструмент, перфоратор это незаменимый ваш помощник в монтаже и ремонте электрооборудования.

Существует множество различных фирм по производству электрического инструменты, главное соблюдать режим работы, тогда инструмент прослужит долго.

Молоток с деревянной ручкой необходим в монтаже и ремонте электрооборудования.

Применение молотка с деревянной ручкой иногда позволяет работать под напряжением, например аккуратно вставить на место плавкие вставки или ножи разъединителя в распределительном устройстве.

Публикация: electro.narod.ru
