Скрытую электропроводку монтируют частями. Провода скрытой проводки можно прокладывать внутри стен, потолков, фундаментов, перекрытий, под съемными полами и в других конструктивных элементах зданий. Это делают перед оштукатуриванием и укладкой чистого пола.

Провода можно размещать в трубах, гибких металлических рукавах, в пустотах строительных конструкций, в бороздках под штукатуркой. Они могут замоноличиваться в строительные конструкции еще при их изготовлении.

Для того чтобы протянуть провода в пустоты плит перекрытий и вывести к светильникам, в плитах пробивают или просверливают отверстия. Провода протягивают с помощью стальной проволоки или троса диаметром 3-4 мм, которые закладывают в каналы (пустоты) плит. Протягиваемые провода прочно крепят к одному концу проволоки и протягивают к месту их выхода из плиты.

Разметка мест установки светильников выполняется так же, как и при монтаже открытой электропроводки.

Трассу электропроводки проводят в следующем порядке. Горизонтальную прокладку по стенам ведут, как правило, параллельно линиям пересечения стен с потолком на расстоянии 10-20 см от потолка или 5-10 см от карниза или балки. Магистрали штепсельных розеток следует прокладывать по горизонтальной линии, соединяющей розетки.

Спуски и подъемы к светильникам, выключателям, штепсельным розеткам следует выполнять по вертикальным линиям. По перекрытиям (в штукатурке, щелях, пустотах или плитах перекрытий) провода нужно прокладывать по кратчайшему расстоянию между разветвительной коробкой и светильниками.

При пересечении трубопроводов с горючими жидкостями и газами прокладку проводов следует выполнять на расстоянии 10 см от трубопровода либо в бороздах в изоляционных трубах. При пересечении проводов с трубопроводами с нагретыми поверхностями (горячими трубопроводами) или при прокладке их параллельно этим трубопроводам провода следует защищать от воздействия высокой температуры. При параллельной прокладке провода помещают на расстоянии не менее 10 см от горячих трубопроводов, а от трубопроводов с горючими жидкостями - не менее 25 см. Следует избегать пересечения плоских проводов между собой. При необходимости такого пересечения изоляция провода в местах пересечений должна быть усилена тремя-четырьмя слоями прорезиненной или полихлорвиниловой липкой ленты. При использовании трехжильных плоских проводов в осветительных сетях жилы, разделенные широкой пленкой, следует использовать для цепей разных фаз, а третью жилу - в качестве нулевого провода.

Выход скрыто проложенных проводов на поверхность стен или перекрытий (например, для присоединения к светильнику или к неутопленному выключателю, штепсельной розетке) следует выполнять через изоляционные трубки, фарфоровые или пластмассовые втулки или воронки.

Соединения и ответвления проводов нужно делать в разветвительных коробках. Коробки могут быть пластмассовыми или из другого изолирующего материала. Допускается применение металлических коробок с изолирующими прокладками внутри них. Ответвления проводов можно выполнять во вводных коробках выключателей, штепсельных розеток и светильников. Присоединения и ответвления прокладываемых скрыто плоских проводов следует выполнять с запасом провода не менее 5 см.

Недопустима непосредственная подвеска провода на плоских проводах. Металлические коробки в местах ввода плоских проводов должны иметь втулки из изоляционного материала, либо на провод следует наложить дополнительную изоляцию (три-четыре слоя изоляционной ленты).

Для подключения к осветительной электросети светильников применяют гибкий медный провод сечением не менее 0,5 мм2. Длина проводов от сети освещения до светильника во влажных, сырых помещениях (в туалетах, душевых, в сенях домов) должна быть минимальной. Проводки следует размещать вне этих помещений, а светильники - на ближайшей к электропроводке стене.

Скрытая прокладка плоских проводов по перекрытиям выполняется одним из следующих способов:

- под слоем мокрой штукатурки потолка перекрытий из несгораемых плит, аналогично прокладке по несгораемым стенам и перегородкам под слоем мокрой штукатурки;

- в пустотах железобетонных плит и панелей;

- в зазорах между сборными железобетонными плитами с последующей заделкой их алебастровым раствором;

- в зазорах между кирпичной кладкой (рис. 38).

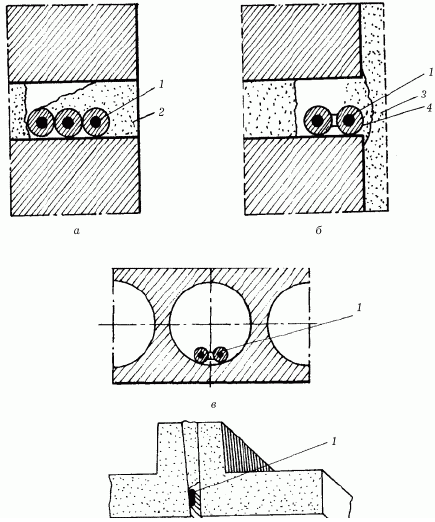

Рис. 38. Скрытая прокладка проводов: а - в зазоре (борозде) между кирпичами при кирпичной кладке; б - то же, но с последующим оштукатуриванием кирпичной кладки; в, г - в пустотах железобетонных плит и панелей: 1 - провод; 2 - раствор цементный; 3 - штукатурка мокрая; 4 - алебастр.

До заштукатуривания провода закрепляют временно в отдельных местах "примораживанием" при помощи алебастрового раствора (рис. 39) расстояние между точками "примораживания" не более 25 см .

Рис. 39. "Примораживание" проводов алебастровым раствором.

Следует учесть, что алебастровый раствор очень быстро твердеет и приобретает при этом повышенную прочность; поэтому через 1-2 минуты после нанесения алебастровых комочков их следует приплюснуть к изоляции провода. Затем все участки электропровода следует прозвонить тестером, при положительном результате бороздки можно заштукатуривать. Возможно крепление проводов скобами или хомутами из пластмассы, резины, хлопчатобумажной ленты.

При прокладке проводов в зазорах между кирпичной кладкой (без последующего оштукатуривания) провод закрепляют в борозде цементным раствором толщиной не менее 5 мм. При прокладке проводов с последующим оштукатуриванием допускается глубина борозды под провода менее 5 мм, с толщиной штукатурного слоя не менее 5 мм. Скрытая прокладка плоских проводов по деревянным основаниям должна выполняться под слоем штукатурки с подкладкой под провода слоя листового асбеста толщиной не менее 3 мм или по штукатурке толщиной не менее 5 мм. При этом асбест или слой штукатурки должны быть уложены поверх дранки, либо дранка должна быть вырезана по ширине асбестовой прокладки. Асбест или слой штукатурки должны выступать не менее чем на 5 мм с каждой стороны провода. Крепление плоских проводов непосредственно гвоздями при любом способе скрытой прокладки проводов недопустимо.

Скрытую прокладку проводов АППВС, АПН, АПВ по деревянным, покрытым сухой гипсовой штукатуркой стенам и перегородкам ведут в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста. Толщина листового асбеста должна быть не менее 3 мм, а алебастрового слоя - 5 мм. Слой алебастра или асбеста с каждой стороны провода должен выступать не менее чем на 5 мм. Допускается крепление скобами или хомутами из пластмассы, резины, хлопчатобумажной ленты. Длина полосок для изготовления скоб должна быть 8 см.

Выключатели и розетки при скрытой электропроводке крепят с помощью стальных коробок типа У19Б, в которые встраивают выключатели и штепсельные розетки. Стальную коробку вмазывают в гнездо алебастровым раствором. Диаметр гнезда должен составлять не менее 8 см, глубина - не менее 4,5 см. Для присоединения плоского провода к зажимам выключателя или штепсельной розетке разделительную пленку нужно разрезать или вырезать на участке присоединения.

Металлические коробки в местах ввода плоских проводов должны иметь втулки из изолирующего материала, либо на провод следует наложить дополнительную изоляцию (3-4 слоя прорезиненной изоляционной ленты или липкой полихлорвиниловой).

Монтаж тросовых электропроводок

Вертикальные струны-подвески устанавливают, как правило, в местах закрепления разветвительных коробок, штепсельных разъемов и светильников.

Расстояние между точками промежуточного крепления троса должно быть не более 12 м. Для вертикальных струн-подвесок рекомендуется применять стальную оцинкованную проволоку диаметром 2-3 мм для силовых электропроводок и 1,5-2 мм для осветительных. Все металлические части тросовой проводки - оголенные части троса, натяжные устройства, тросовые зажимы, концевые анкерные конструкции, проволочные подвески, оттяжки - необходимо смазывать солидолом.

Тросовые электропроводки могут выполняться специальными тросовыми проводами марок АВТС, АВТ, APT с несущим стальным тросом, а также защищенными проводами и кабелями соответствующих марок и незащищенными изолированными проводами марок АПВ, АПРВ, кабелями марок АВРГ, АНРГ, АВВГ, АПВГ, подвешенными к несущему стальному тросу (рис. 40).

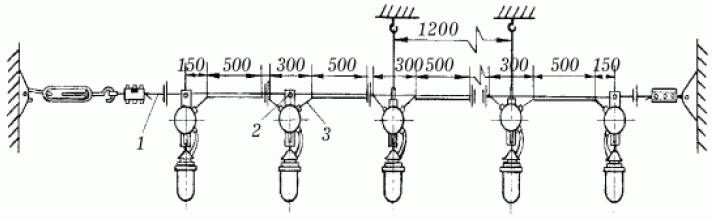

Рис. 40. Электропроводка тросовая с проводами АПВ, АПРВ или кабелями марок АВРГ, АНРГ, АВВГ, АПВГ (нажмите для увеличения): 1 - трос; 2 - подвеска; 3 - кабель.

В качестве несущих тросов применяются стальные канаты-тросы диаметром 1,95-6,5 мм, сплетенные из стальных оцинкованных проволок. Допускается вместо несущего троса применять стальную оцинкованную или имеющую лакокрасочное покрытие горячекатаную проволоку (катанку) диаметром 5-8 мм.

При подвеске трос должен быть хорошо натянут. Усилие при натяжении не должно превышать 0,7 того усилия, которое допускается для данного несущего троса. Работы по подводке и натяжке несущих тросов лучше всего вести при температуре окружающей среды не ниже 20 °C.

При подвеске незащищенных изолированных проводов на тросах расстояние между точками крепления проводов не должно превышать:

- для незащищенных изолированных проводов, проложенных на тросовых подвесках, при сечении 2,5-6 мм2- 1,5 м;

- для проводов, проложенных непосредственно, при сечении 2,5-6 мм2- 0,5 м;

- для кабелей во всех случаях - 0,5 м.

Для натяжения стальных канатов при тросовой проводке используются муфты натяжные типа К798, К804, К805, а для натяжения стальных канатов или стальной проволоки при монтаже тросовых электропроводок - муфты типа МН. Допустимая нагрузка при натяжении не должна превышать 3 кН.

Для концевого крепления стальных канатов или стальной проволоки диаметром 6-8 мм при монтаже тросовых электропроводок применяется анкер типа К675. Допустимая нагрузка на него не должна превышать 16 кН. Для крепления стальных канатов или проволоки к стенам используется анкер проходной типа К809 при усилии натяжения не более 16 кН.

Для соединения проволочных подвесов, растяжек, оттяжек с несущим тросом электропроводки служит зажим типа К296. Допустимая нагрузка на него не должна превышать 7,2 кН. Для скрепления петли, выполняемой на конце стального троса (каната), диаметром 6-8 мм служит зажим тросовый типа К676. Допустимая нагрузка на зажим составляет 16 кН. Для ответвления проводов от магистрали, а также для присоединения светильников при тросовой электропроводке используются коробки тросовые типа У245, У246, снабженные винтом для заземления (присоединения нулевого провода сети), и коробки типа У230, У231, применяемые для ответвления от тросовых электропроводок, выполненных проводами APT, ABTB (к одной коробке может быть присоединено до трех электроприемников). Коробки ответвительные типа У257 используются для выполнения разъемных присоединений светильников к магистральной осветительной сети. Коробка снабжена трехполюсной розеткой.

Автор: Коршевр Н.Г.
