Генератор импульсов с независимой регулировкой фазы. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Цифровая техника

 Комментарии к статье

В схеме фазовой автоподстройки часто необходимо иметь генератор сигнала, фаза которого могла бы регулироваться независимо от других параметров. Предлагается схема, состоящая из таймера типа 555 и нескольких дискретных компонентов и представляющая собой генератор импульсов с независимой и плавной регулировкой фазы в пределах от 0 до 180°.

Рис. 1 (нажмите для увеличения)

Таймер U1 (рис. 1) с транзистором Q1 и конденсатором C1 генерирует пилообразный сигнал, крайними значениями которого являются напряжения Vcc/3 и 2Vcc/3 (рис. 2). Каждому периоду пилообразного сигнала соответствует короткий импульс на выходе U1. Этот импульс переключает триггер Uз-a, генерирующий опорный сигнал QA. Сигнал с выхода компаратора, сравнивающего пилообразный сигнал с опорным напряжением на движке переменного резистора R4, переключает триггер Нз-b, генерирующий импульсы QB, сдвинутые по фазе относительно опорных.

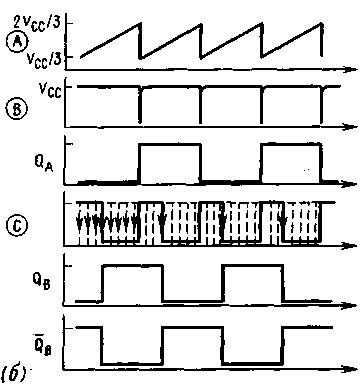

Рис. 2

Этот сдвиг фазы линейно зависит от опорного напряжения на неинвертирующем входе компаратора U2, и положение движка R4 может быть откалибровано в единицах измерения фазы, причем напряжению Vcc/3 соответствует 0°, а 2Vcc/3-180°. Поскольку триггер имеет два выхода, QB и QB, от схемы можно получить сигнал как с опережением по фазе, так и с отставанием относительно опорного.

Автор: Roberta Tovar Medina; Публикация: Н. Большаков, rf.atnn.ru

Смотрите другие статьи раздела Цифровая техника.

Читайте и пишите полезные комментарии к этой статье.
