Основа емкостного реле - маломощный генератор высокой частоты, подобный гетеродину радиоприемника. К контуру L1C4 (см. схему) подключена металлическая пластина - датчик. Поднесенная к нему ладонь руки представляет собой вторую обкладку конденсатора Cд. Емкость такого конденсатора тем больше, чем больше площади его обкладок и меньше расстояние между ними.

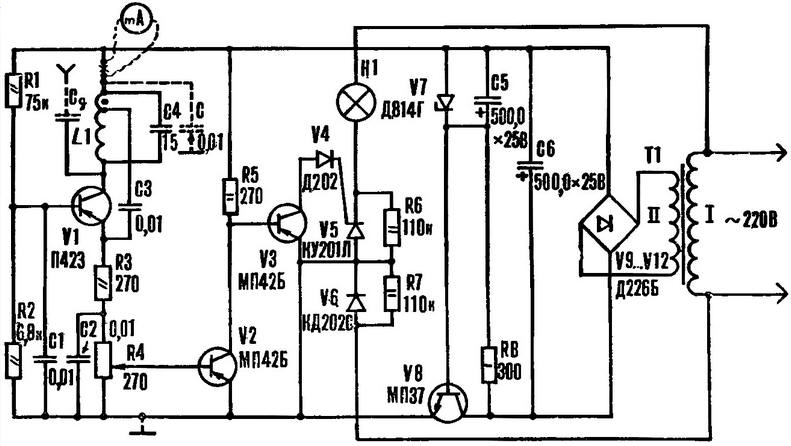

Принципиальная схема (нажмите для увеличения)

Контурную катушку L1 намотайте на каркасе Ø 8-9 мм, склеенном из бумаги. Катушка содержит 22-25 витков провода ПЭВ-1 0,3-0,4, намотанных в один слой виток к витку. Отвод сделайте от 5-7-го витка, считая от начала (на схеме обозначен точкой).

Устройство работает от стабилизированного блока питания или от двух или трех батарей 3666Л, включенных последовательно.

Включите в коллекторную цепь транзистора V1 миллиамперметр на ток 5-10 мА. А чтобы через прибор не проходила высокочастотная составляющая коллекторного тока, между точкой соединений миллиамперметра с катушкой L1 и эмиттером V2 включите конденсатор емкостью 0,01-0,5 мкФ (на схеме показам штриховыми линиями). Датчик временно отключите от генератора и проверьте его работоспособность. Следя за стрелкой миллиамперметра, кратковременно замкните контур L1C4. Коллекторный ток V1 должен резко уменьшиться: с 2,5-3 до 0,5-0,8 мА. Наибольшие показания соответствуют генерации, наименьшие - ее отсутствию. Если генератор возбуждается, присоедините к нему датчик - пластину и медленно поднесите ладонь. Коллекторный ток уменьшится до 0,5-0,8 мА.

Слабые изменения тока усиливает двухкаскадный усилитель на транзисторах V2, V3. А для того чтобы управлять нагрузкой бесконтактным способом, конечная ступень емкостного реле выполнена на тринисторе V5.

Движок переменного резистора R4 устанавливают в крайнее нижнее (по схеме) положение. И затем его медленно перемещают вверх до тех пор, пока не включится сигнализирующая лампа H1. Теперь поднесите ладонь к вынесенной пластине и проверьте работу емкостного реле в целом.

Диод V4 в цепи управляющего электрода тринистора V5 исключает появление импульса обратного напряжения. А диод V6 и резистор R7 защищают тринистор от пробоя за счет обратного напряжения. Для тринистора с допустимым значением Uо6р. = 400 В элементы V6 и R7 можно исключить.

С тринистором КУ201К или КУ201Л ток нагрузки не должен превышать 2А.

Желательно, чтобы ток нагрузки был несколько ниже максимально допустимого прямого тока через тринистор, поскольку использование его в условии предельных режимов снижает надежность в работе.

Если же применить симметричные триодные тиристоры (симисторы) КУ208В или КУ208Г, ток нагрузки можно увеличить до 4-5 А. А с тиристорами КУ202Ж, К, Л, М, Н можно управлять током до 10 А. При этом у диода V6 максимально допустимое значение прямого тока должно соответствовать току управляемой нагрузки.

Транзистор V1 можно заменить на П401-П403, П416-П416Б, П422-П423; V2, V3 - на МП40-МП42, а V8 - на МП37А, МП37Б, МП38, МП38А.

Резисторы R5-R7 - МЛТ-2, остальные - любого типа.

Конденсаторы C1-C3 - МБМ, С5, С6 - К53-1.

Вместо диода V4 подойдут Д219А, Д220, Д220А, Д220Б или в крайнем случае Д226.

V9-V12 заменимы на Д7, Д226, КД105 с любым буквенным индексом.

Стабилитрон V7 можно заменить на Д811.

Автор: Н.Мустафаев
