ЧМ генератор на диапазон 90...110 МГц. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Радиоприем

 Комментарии к статье

На рис.1 приведена схема электрическая принципиальная ЧМ генератора, способного работать в "FM" диапазоне. Генератор может использоваться совместно с высококачественной звуковоспроизводящей аппаратурой.

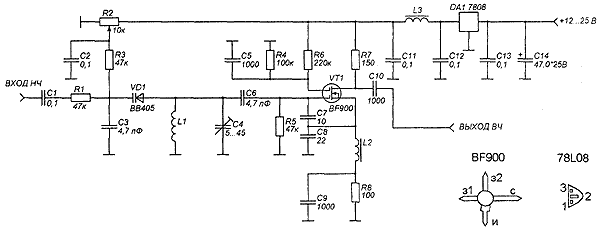

Рис.1. Принципиальная схема ЧМ генератора

Непосредственно сам генератор выполнен на полевом тетроде VT1 типа BF900. Применение полевого транзистора с двумя изолированными затворами позволило получить очень стабильный генератор с очень низким уровнем шума в выходном сигнале.

Нужная частота устанавливается подстроечным конденсатором С4. Для обеспечения требуемой девиации частоты и малых нелинейных искажений на варикап VD1 подается постоянное напряжение смещения с движка переменного резистора R2. Входной сигнал низкой частоты поступает в устройство через блокировочный конденсатор С1.

В ходе проведения операции по тестированию генератора были получены следующие результаты:

• выходная частота, МГц ... 100;
  сопротивление нагрузки генератора, Ом ... 50;
• амплитуда выходного напряжения высокой частоты, мВ ... 22,5;
• уход частоты ВЧ сигнала, МГц ... 0,005.

При тестировании генератора на вход подавался сигнал частотой 0,5...55 кГц от стереокодера. Приведенный выше уход частоты был замечен после первого часа работы, в дальнейшем частота изменялась незначительно.

Конструкция и детали

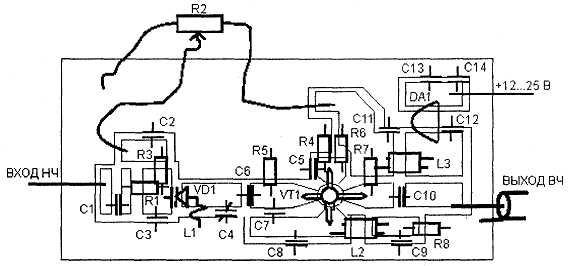

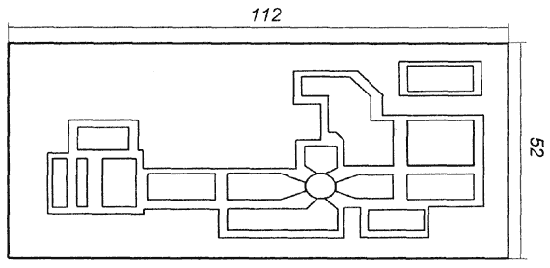

На рис. 2 приведен рисунок печатной платы, на рис. 3 - расположение элементов устройства на ней.

Рис.2.

Рис.3.

При изготовлении генератора следует руководствоваться правилами высокочастотного монтажа. Печатная плата должна быть выполнена из качественного двустороннего фольгированного стеклотекстолита. Фольга на одной стороне платы полностью оставляется и используется в качестве "земли". Пи этом необходимо соединить сквозными перемычками "земляные" шины обеих сторон. Саму плату желательно поместить в экранированный корпусе высокочастотными разъемами.

Под посадочное место транзистора VT1 в печатной плате сделано отверстие, приблизительно, диаметром 6 мм. Со стороны "земли" вокруг отверстия необходимо удалить фольгу диаметром 1...1,5 см.

В устройстве желательно использовать только безвыводные элементы (SMD компоненты). Вместо интегрального стабилизатора DA1 можно применить обычный параметрический стабилизатор на стабилитроне. Однако в этом случае может ухудшиться стабильность работы генератора и возрасти уровень шума в выходном сигнале.

Транзистор VT1 типа BF900 можно заменить на BF905, BF907, КП327А и т.д. Катушка индуктивности L1 намотана медным посеребренным проводом диаметром 1 мм на оправке диаметром 8 мм и содержит 4 витка. Шаг намотки составляет 1 мм. Катушка расположена горизонтально на расстоянии 8 мм от печатной платы. Длина выводов L1 составляет 4 мм. Катушки L2, L3 - широкополосные ВЧ дроссели, индуктивностью 2,5...6 мкГн.

Автор: В.Курочкин, г. Сморгонь; Публикация: radioradar.net
