BPSK модем 1200

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Передача данных

Комментарии к статье Комментарии к статье

При работе пакетной связью на УКВ при высоких скоростях обмена используется фазовая модуляция (BPSK). Фазовый модем 1200 Бод (рис.1) включается между трансивером и TNC.

BPSK модем 1200
Рис.1 (нажмите для увеличения)

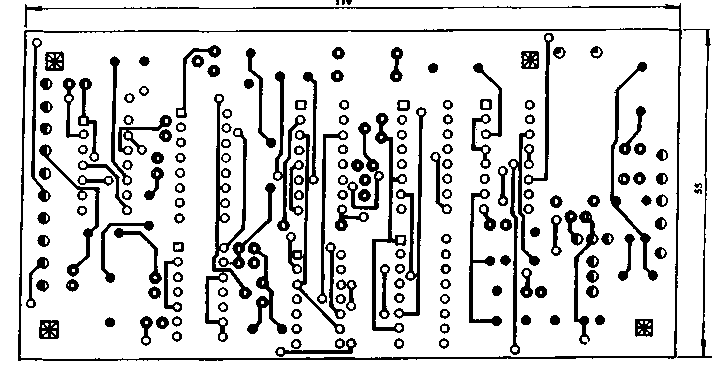

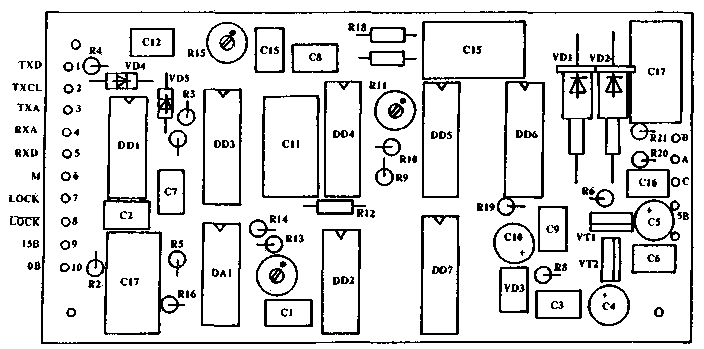

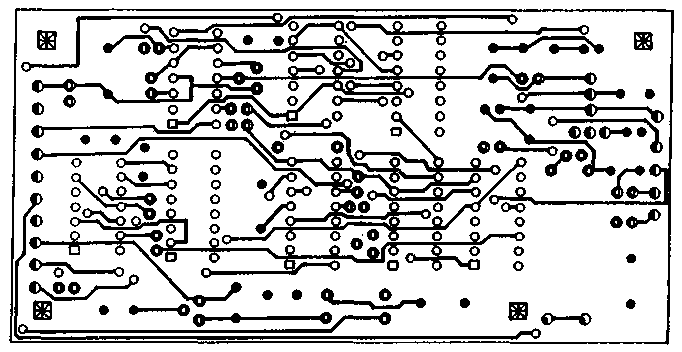

Конструктивное выполнение модема показано на рис.2-4. Инструкция по настройке фазового модема:

1. Проверьте присутствие напряжения питания на всех микросхемах.

2. Подключите к контроллеру пакетной связи модем (контакты: TXD, TXCL, RXD, DCD).

3. Проверьте частоту на контакте 9 D1 (1200Гц).

4. Наберите на клавиатуре компьютера: "cal", "enter", (контроллер вошел в режим калибровки) "к" (включается передача). Нажимая на клавишу "D", проверьте наличие частот 1200 и 600 Гц на выходе ТХА модема (частоты меняются при каждом нажатии клавиши "D"). Выход из режима калибровки - клавиша "Q".

5. Резистором R1 установите уровень на движке +5 вольт.

6. Соедините контакты модема TXA-RXA. Проверьте наличие сигнала на выходе компаратора DA 1.1.

7. Замените цепочку RIO, R11 переменным резистором 200 - 300 кОм. Плавно вращая ось резистора и наблюдая осциллографом форму сигнала на выходе RXD, добейтесь идентичности с сигналом на контакте модема TXD (при этом контроллер должен находиться в режиме калибровки и на входе TXD должен присутствовать меандр с частотой 600 Гц).

8. Отпаяйте и измерьте сопротивление переменного резистора. От полученного значения отнимите 10 кОм и впаяйте постоянный резистор полученного номинала вместо R10.

9. При наличии сигнала на входе RXA светодиод DCD должен потухать, если этого не происходит, подберите поточнее положение движка резистора R1 в небольших пределах.

BPSK модем 1200
Рис.2

BPSK модем 1200
Рис.3

BPSK модем 1200
Рис.4

Автор: В.Чепыженко (RC2CA), г. Молодечно; Публикация: Н. Большаков, rf.atnn.ru
