Антенна 5 bands Sloper. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Антенны КВ

 Комментарии к статье

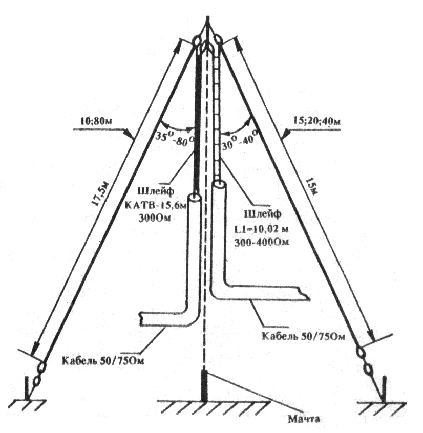

На одной мачте (рис. 1) размещены две антенны, одна на 10 и 80 м. вторая на 15, 20, 40 м, каждая из которых питается по отдельному кабелю. Шлейфы можно выполнить либо из двухпроводной воздушной линии из провода диаметром 2 мм с расстоянием 100 - 150 мм, либо из провода КАТВ. В последнем случае необходимо уменьшить длину на коэффициент укорочения 0,82. На рис.1 условно показаны шлейфы из разного материала.

Длины коаксиальных кабелей некритичны, но лучшие результаты дает применение кабеля длиной 13,65 или 27,30 м для 15, 20, 40 м и 27 м для 10 и 80 м. Несмотря на короткую излучающую часть, на 80 м данная антенна выигрывает по сравнению с VS1AA от 0,5 до 1 балла.

Автор: В.А.Фурсенко (UA6CA); Публикация: cxem.net
