Представленная 3-х элементная антенна YAGI сконструирована SP1CLY.

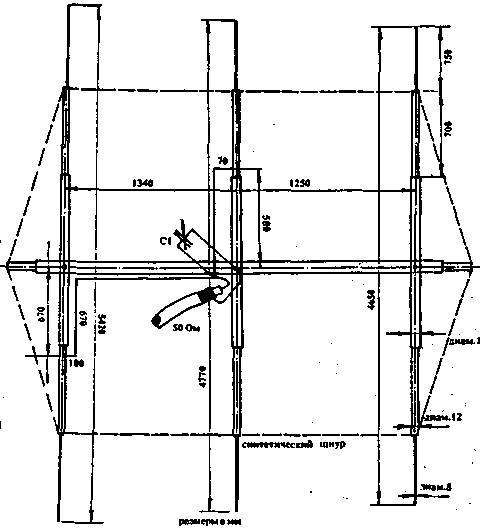

Ее конструкция (рис. 1) очень проста и не требует дефицитных материалов. При точном соблюдении всех размеров настройка сводится к подстройке конденсатора С1 до минимума КСВ.

Максимальная емкость С 1 - 100 пФ, вместо него можно использовать разомкнутый на конце отрезок коаксиального кабеля.

Литература

1. "QTC" №5/6 1993

Публикация: cxem.net
