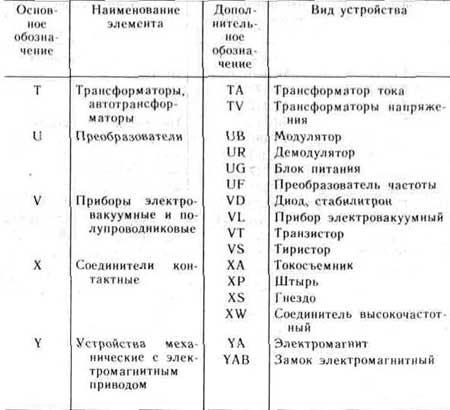

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ Условные графические и буквенные обозначения электрорадиоэлементов. Энциклопедия радиоэлектроники и электротехники Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю [an error occurred while processing this directive] Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ. Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД. Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации - перечне этих элементов. Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения. Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется. Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1. Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства. Эти сведения впервые публикуются в таком объеме.
Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 1- транзистор структуры р- n-р в корпусе, общее обозначение; 2- транзистор структуры n-p-n в корпусе, общее обозначение, 3 - транзистор полевой с p-n-переходом и п каналом, 4 - транзистор полевой с p-n-переходом и р каналом, 5 - транзистор однопереходный с базой п типа, б1, б2 - выводы базы, э - вывод эмиттера, 6 - фотодиод, 7 - диод выпрямительный, 8 - стабилитрон (диод лавинный выпрямительный) односторонний, 9 - диод тепло-электрический, 10 - тиристор диодный, стираемый в обратном направлении; 11 - стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью, 12 - тиристор триодный. 13 - фоторезистор, 14 - переменный резистор, реостат, общее обозначение, 15 - переменный резистор, 16 - переменный резистор с отводами, 17 - построечный резистор-потенциометр; 18 - терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева), 19 - варистор, 20 - конденсатор постоянной емкости, общее обозначение, 21 - конденсатор постоянной емкости поляризованный; 22 - конденсатор оксидный поляризованный электролитический, общее обозначение; 23 - резистор постоянный, общее обозначение; 24 - резистор постоянный с номинальной мощностью 0, 05 Вт; 25 - резистор постоянный с номинальной мощностью 0, 125 Вт, 26 - резистор постоянный с номинальной мощностью 0, 25 Вт, 27 - резистор постоянный с номинальной мощностью 0, 5 Вт, 28 - резистор постоянный с номинальной мощностью 1 Вт, 29 - резистор постоянный с номинальной мощностью рассеяния 2 Вт, 30 - резистор постоянный с номинальной мощностью рассеяния 5 Вт; 31 - резистор постоянный с одним симметричным дополнительным отводом; 32 - резистор постоянный с одним несимметричным дополнительным отводом; Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 33 - конденсатор оксидный неполяризованный, 34 - конденсатор проходной (дуга обозначает корпус, внешний элекрод), 35 - конденсатор переменной емкости (стрелка обозначает ротор); 36 - конденсатор подстроечный, общее обозначение 37 - варикап. 38 - конденсатор помехоподавляющий; 39 - светодиод, 40 - туннельный диод; 41 - лампа накаливания осветительная и сигнальная 42 - звонок электрический 43 - элемент гальванический или аккумуляторный; 44 - линия электрической связи с одним ответвлением; 45 - линия электрической связи с двумя ответвлениями; 46 - группа проводов, подключенных к одной точке электрическою соединения. Два провода; 47 - четыре провода, подключенных к одной точке электрическою соединения; 48 - батарея из гальванических элементов или батарея аккумуляторная; 49 - кабель коаксиальный. Экран соединен с корпусом; 50 - обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя; 51 - рабочая обмотка магнитного усилителя; 52 - управляющая обмотка магнитного усилителя; 53 - трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток); 54 - трансформатор с магнитодиэлектрическим сердечником; 55 - катушка индуктивности, дроссель без магнитопровода; 56 - трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками; 57 - трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке; 58 - автотрансформатор однофазный с регулированием напряжения; 59 - предохранитель; 60 - предохранитель выключатель; б/ - предохранитель-разъединитель; 62 - соединение контактное разъемное; 63 - усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи); 64 - штырь разъемного контактного соединения; Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации 65 - гнездо разъемною контактного соединения, 66 - контакт разборного соединения например с помощью зажима 67 - контакт неразборного соединения, например осуществленного пайкой 68 - выключатель кнопочный однополюсный нажимной с Замыкающим контактом самовозвратом 69 - контакт коммутационного устройства размыкающий, общее обозначение 70 - контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный. 71 - контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72- контакт переключающий трехпозиционный с нейтральным положением 73 - контакт замыкающий без самовозврата 74 - выключатель кнопочный нажимной с размыкающим контактом 75 - выключатель кнопочный вытяжной с замыкающим контактом 76 - выключатель кнопочный нажимной с возвратом кнопки, 77 - выключатель кноночный вытяжной с размыкающим контактом 78 - выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки, 79 - реле электрическое с замыкающим размыкающим и переключающим контактами, 80 - реле поляризованное на одно направление тока в обмотке с нейтральным положением 81 - реле поляризованное на оба направления тока в обмотке с нейтральным положением 82 - реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки, 83- разъемное однополюсное соединение 84 - гнездо пятипроводного контактного разъемного соединения, 85 штырь контактного разъемного коаксиального соединения 86 - гнездо контактною соединения 87 - штырь четырехпроводного соединения, 88 гнездо четырехпроводного соединения 59 - перемычка коммутационная размыкающая цепь Таблица 1.1. Буквенные обозначения элементов схем Продолжение табл.1.1 Окончание табл. 1.1
Публикация: cxem.net
