Измерение выходной мощности усилителей звуковой частоты

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

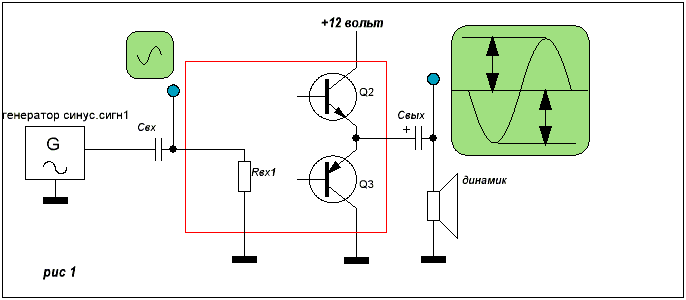

Возьмем обычный усилитель НЧ с напряжением питания +12 Вольт, сопротивлением нагрузки 4 Ом, присоединим к нагрузке осциллограф, а к входу - генератор синусоидального сигнала, (рис. 1)

Измерение выходной мощности усилителей звуковой частоты. Схема эксперимента
(нажмите для увеличения)

включим все и наблюдаем на экране осциллографа "веселые картинки" - синусоиду, пока она не достигнет видимых искажений (рис. 2а). (Примечание Ученого кота: менее 3% искажения простым глазом не заметны. О том, что такое искажения, поговорим в другой статье.)

Измерение выходной мощности усилителей звуковой частоты. Синусоида

Площадь, занимаемую синусоидой, можно вычислить (или измерить) и заменить эквивалентным напряжением постоянного тока той же площади (рис. 2б).

Измерение выходной мощности усилителей звуковой частоты. Синусоида

Это напряжение называется СреднеКвадратичным напряжением - СКВ (англоязычная аббревиатура - RMS), в просторечии - "эффективным". Таким образом можно найти эквивалентное напряжение для любой формы тока (рис. 2в,г,д).





Измерение выходной мощности усилителей звуковой частоты. Синусоида

Для треугольного, прямоугольного, синусоидального, экспоненциального тока есть математические выражения для эквивалентного преобразования. Для простоты понимания на рисунках изображены половины периодов симметричных сигналов. Появление компьютерной регистрации позволяет выполнить численное интегрирование любой функции без поиска его математического выражения. Для чего все это надо? Найденный эквивалентный постоянный ток будет производить ту же тепловую работу, что и наш исследуемый ток.

Любой переменный ток можно характеризовать следующими видами напряжения:

Амплитудное - синие стрелки (понятно из названия и рисунков);

Среднее - среднеарифметическое всех мгновенных значений сигнала за измеряемый период (на рисунках не показано);

Среднеквадратичное - красные стрелки (рассмотрено выше).

Для облегчения понимания указанных видов напряжения можно нарисовать их на миллиметровке и самостоятельно просуммировать численные значения напряжения (для синусоидального, прямоугольного и треугольного напряжения ). Большинство вольтметров переменного напряжения имеют схему выпрямления переменного тока, соответствующую среднему напряжению - как самую простую, а градуировку показывающей шкалы - в СКВ. При измерении синусоидальных токов и напряжений это не вызывает никаких затруднений, а если ток или напряжение отличаются от синусоиды - придется вводить поправочные коэффициенты.

Теперь вспомним начала начал - Закон Ома: I=U/R, а также формулы для вычисления мощности постоянного тока - P=U*I=I2R=U2/R.

Для синусоидального тока (и напряжения) формула вычисления мощности по измеренному осциллографом амплитудному напряжению будет выглядеть так:

P = (0,707U)2/Rн = U2/4Rн

где 0,707- коэффициент перевода амплитудного напряжения U синусоидального тока в эквивалентное напряжение постоянного тока.

Мы пришли к практическому способу измерения выходной мощности усилителя с помощью измерения амплитуды сигнала на экране осциллографа (рис. 2б). Механическая мощность - это работа за 1 секунду. Электрическая мощность не содержит параметра времени в явном виде; подразумевается (но не соблюдается, причем именно при измерении мощности усилителей низкой частоты), что это - тоже 1 секунда. Например, для меандра частотой 100 Гц за время 10 мс в любой момент СКВ напряжение равно его амплитудному значению (рис. 2в)

А кто мешает распространить такой подход и к синусоидальному сигналу? Для части синуса 100Гц за время 1мс (рис. 2е) получим практически прямоугольник, для которого коэффициент перевода амплитудного напряжения в СКВ равен 1, и соответственно мгновенную мощность в два раза больше, чем за целый полупериод 10 мс.

Измерение выходной мощности усилителей звуковой частоты

Но это еще не все! Можно измерить размах напряжения при переходе от минимального до максимального значения (рис. 2ж) за очень небольшой период времени и получить мощность еще больше! Вот они - десятки ватт от бумбокса и сотни ватт от бытового усилителя!

Измерение выходной мощности усилителей звуковой частоты

Сведем полученные результаты в таблицу.

Среднеквадратическое напряжение Uскв=2в. Мощность на Rн 4 Ом Рвых = 1 ватт Размах (двойная амплитуда)U=5.66в. Мощность на Rн 4 Ом Рвых=8 ватт
Среднеквадратическое Uскв= 3,54в. Мощность на Rн 4 Ом Рвых=3.12 ватт Амплитудное U=5в. Мощность на Rн 4 ом Рвых=6,25 ватт Размах (двойная амплитуда) 10 вольт. Мощность на Rн 4 Ом Рвых=25 ватт
Среднеквадратическое Uскв=10в. Мощность на Rн 6 Ом Рвых=16,7 ватт Амплитуда U=14,14в. Мощность на Rн 6 ом Рвых=33,3 ватт Размах (двойная амплитуда) 28,3 вольт. Мощность на Rн 6 Ом Рвых=133,2 ватт

Мы рассмотрели измерение мощности на активной нагрузке (например, на мощном проволочном резисторе), обычно применяемой при испытании усилителей. Внимательный радиолюбитель, измеряя сопротивление динамика цифровым омметром, обнаружит, что оно окажется меньше, чем 4 ома, например, 3,8 ом. "Ага, значит, я получу больше, чем указано в таблице!" - воскликнет он - и будет прав, но не совсем. Дело в том, что динамик имеет две составляющие сопротивления - активную, которую можно измерить любым омметром, и индуктивную - зависящую от числа витков катушки динамика и его магнитных свойств (измеряемую измерителем RCL). Возьмем для примера динамик 3ГД-32-75 с номинальным сопротивлением катушки по постоянному току R=4 Ома; индуктивностью L=150 микроГенри. Полное сопротивление Z динамика состоит из двух компонент - активной Rx и индуктивной XL. Рассчитаем их для двух частот:

  10 кГц
Индуктивное сопротивление рассчитывается по формуле Измерение выходной мощности усилителей звуковой частоты. Формула 0,94 Ом 9,4 Ом
Полное сопротивление - по формуле Измерение выходной мощности усилителей звуковой частоты. Формула 4,11 Ом 10,21 Ом

Видим, что на 10 кГц сопротивление реальной нагрузки выросло в 2,5 раза, а мощность, отдаваемая в эту нагрузку, соответственно уменьшилась в те же 2,5 раза (рис. 3 б). А теперь вспомним, что на входе усилителя (и на выходе) присутствует конденсатор.

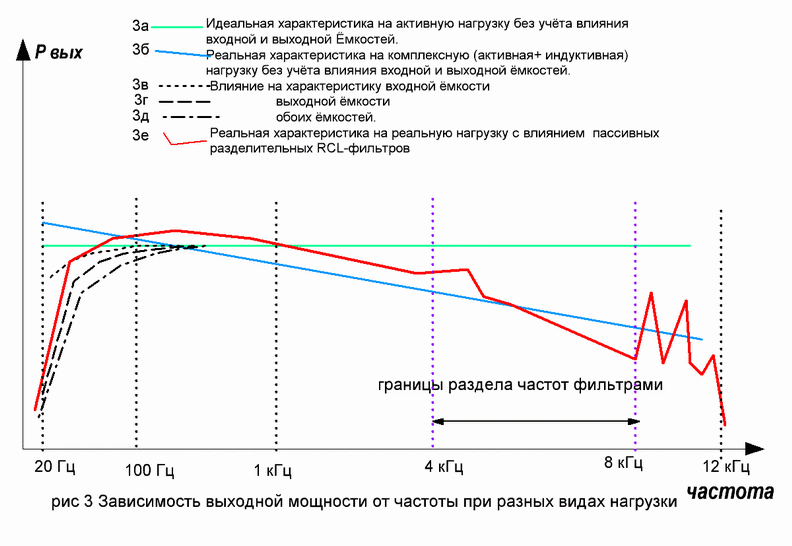

Измерение выходной мощности усилителей звуковой частоты. График

Предположим Rвх=100 кОм, емкость конденсатора Свх= 0,1 мкФ. На частоте 1 кГц его сопротивление будет 1,6 кОм; на частоте 100 Гц - 16 кОм; на частоте 10 Гц - 160 кОм, т.е. напряжение, поступающее на вход первого каскада усилителя, уменьшится в 0,38 раза, а пропорционально этому - и выходная мощность (рис. 3в).

Аналогичный расчет для влияния выходной емкости Свых= 1000 мкФ дает: 1 кГц - 0,16 Ом; 100 Гц - 1,6 Ом; 10 Гц - 16 Ом. В последнем случае на нагрузку 4 Ом будет поступать всего 0,2 выходного напряжения, и отдаваемая мощность снизится до 1/25 от максимально возможной (рис. 3г). Поэтому не ленитесь рассчитать минимально необходимые емкости входного и выходного конденсаторов для получения заданной частотной характеристики в области низких частот.

Но это опять таки еще не все! Если наш громкоговоритель двух- или трехполосный-, поведение полного сопротивления громкоговорителя из-за влияния индуктивностей, конденсаторов и резисторов разделительных фильтров предсказать достаточно сложно, проще провести измерения (рис. 3е). (Примечание премудрого кота. Да, в общем, это не слишком то и нужно.)

Подведем итоги

1.Измерение выходной мощности лучше всего проводить, наблюдая синусоидальный не ограниченный сигнал на экране осциллографа, и пересчитать измеренное значение амплитудного напряжения в СКВ (для получения синусоидальной мощности), либо оставить как есть (для пиковой мощности). Измерение напряжения вольтметром переменного тока нежелательно, поскольку мы не увидим искажения сигнала при мощности, близкой к максимальной, и обычно не знаем, по какой схеме собран и проградуирован вольтметр. Измерение амплитудной пиковой мощности вызывает сомнение - ее можно получить и чисто расчетным путем. Формула для прикидочного расчета мощности синусоидального сигнала выглядит следующим образом: Р = (Uп:3)2/Rн, где Uп - напряжение питания, Rн -сопротивление нагрузки на заданной частоте. Ревнители точности могут вычесть из Uп падение напряжения на выходных транзисторах и учесть просадку Uп при нестабилизированном питании.

2.Теперь мы знаем, как относиться к мощности, заявленной на шильдике "крутого" домашнего кинотеатра: "суммарная мощность всех каналов составляет 400 ватт" при мощности, потребляемой от сети -100 ватт. 3.Наиболее правильно будет говорить так: измеренная мощность усилителя - Х ватт при коэффициенте гармоник Y% и частоте Z герц на нагрузке R Ом. (Для любознательных - старые ГОСТы подразумевали коэффициент гармоник 1% при номинальной мощности и 10%- при максимальной). О коэффициенте гармоник (будем говорить позже, сейчас мне нужно питание в виде рыбы, а не электрического тока! - примечание голодного кота).

4."Но это опять таки еще не все!" (Хозяин, можешь говорить без употребления рекламных слоганов? примечание грамотного кота). Мощность, рассеиваемая на оконечных транзисторах усилителя, величина непостоянная (для наиболее распространенных усилителей класса АВ), и достигает максимума в диапазоне 0,25..0,5 выходной мощности. Исходя из этого, и надо рассчитывать необходимую площадь радиаторов.

Публикация: radiokot.ru
