Схема электрооборудования автомобиля ВАЗ-2105

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронные устройства

Комментарии к статье Комментарии к статье

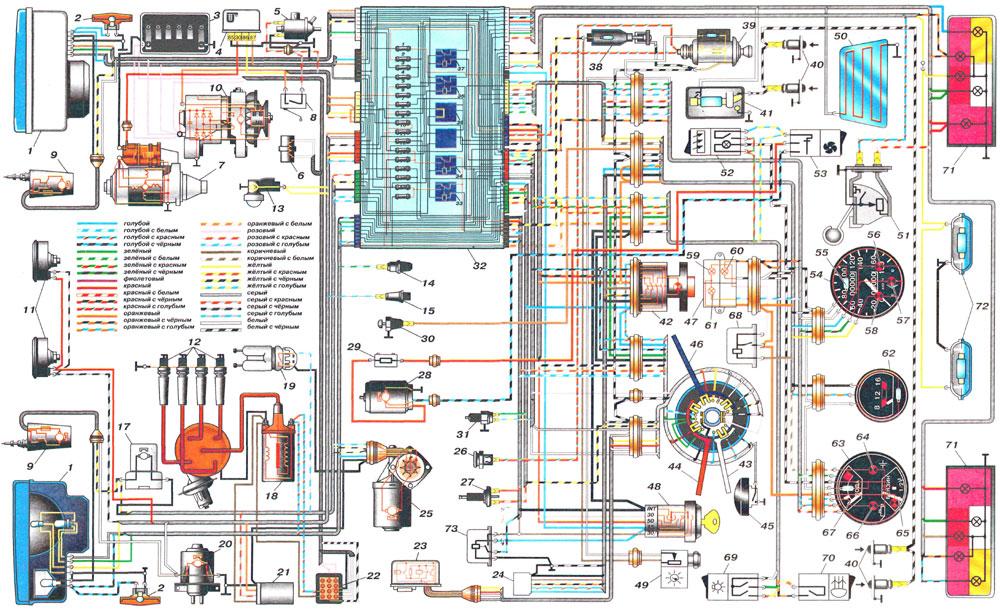

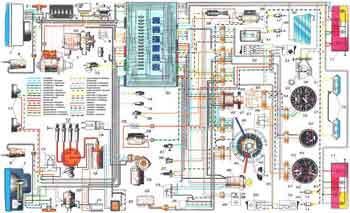

Схема электропроводки ВАЗ-2105
(нажмите для увеличения)

Электрическая схема ВАЗ 2105:
1. Блок-фара (фара, объединенная с передним фонарем) ВАЗ 2105
2. Боковые указатели поворота
3. Аккумуляторная батарея
4. Реле включения стартера ВАЗ 2105
5. Пневмоклапан системы холостого хода карбюратора ВАЗ 2105
6. Датчик верхней мертвой точки поршня в первом цилиндре
7. Стартер ВАЗ 2105
8. Микровыключатель карбюратора
9. Электродвигатели очистителей фар ВАЗ 2105
10. Генератор ВАЗ 2105
11. Звуковые сигналы
12. Свечи зажигания ВАЗ 2105
13. Подкапотная лампа
14. Датчик указателя температуры охлаждающей жидкости
15. Датчик контрольной лампы давления масла
16. Распределитель зажигания ВАЗ 2105
17. Электродвигатель омывателя ветрового стекла
18. Катушка зажигания ВАЗ 2105.
19. Датчик недостаточного уровня тормозной жидкости
20. Электродвигатель омывателя фар
21. Блок управления пневмоклапанном ВАЗ 2105
22. Колодка диагностики
23. Реле стеклоочистителя
24. Реле-прерыватель указателей поворота и аварийной сигнализации
25. Электродвигатель стеклоочистителя
26. Штепсельная розетка для переносной лампы
27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105
29. Дополнительный резистор электродвигателя отопителя
30. Выключатель контрольной лампы стояночного тормоза
31. Выключатель света заднего хода
32. Монтажный блок ВАЗ 2105
33. Реле включения ближнего света фар
34. Реле включения дальнего света фар ВАЗ 2105
35. Перемычка на месте реле включения звуковых сигналов
36. Реле включения омывателя и очистителей фар
37. Реле включения обогрева заднего стекла
38. Лампа освещения вещевого ящика
39. Прикуриватель
40. Выключатели плафона, расположенные в стойках дверей
41. Плафон внутреннего освещения кузова
42. Выключатель аварийной сигнализации
43. Переключатель указателей поворота
44. Переключатель света фар ВАЗ 2105
45. Выключатель звукового сигнала
46. Выключатель омывателя и стеклоочистителя ветрового стекла
47. Блок контрольных ламп ВАЗ 2105
48. Выключатель зажигания
49. Выключатель-регулятор освещения приборов ВАЗ 2105
50. Элемент обогрева заднего стекла
51. Датчик указателя уровня и резерва топлива
52 Выключатель обогрева заднего стекла с контрольной лампой включения
53. Переключатель электродвигателя отопителя
54. Спидометр ВАЗ 2105
55. Лампа освещения приборов
56. Контрольная лампа дальнего света фар
57. Контрольная лампа указателей поворота
58. Контрольная лампа наружного освещения
59. Контрольная лампа стояночного тормоза
60. Контрольная лампа включения заднего противотуманного света ВАЗ 2105
61. Контрольная лампа уровня тормозной жидкости
62. Вольтметр
63. Комбинация приборов
64. Контрольная лампа заряда аккумуляторной батареи
65. Указатель уровня и резерва топлива
66. Контрольная лампа давления масла
67. Указатель температуры охлаждающей жидкости
68. Реле-прерыватель контрольной лампы стояночного тормоза
69. Выключатель наружного освещения
70. Выключатель противотуманного света в задних фонарях
71. Задние фонари
72. Фонари освещения номерного знака
73. Реле зажигания ВАЗ 2105

Публикация: cxem.net
