Схема электрооборудования автомобиля ВАЗ-21093, ВАЗ-21099

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронные устройства

Комментарии к статье Комментарии к статье

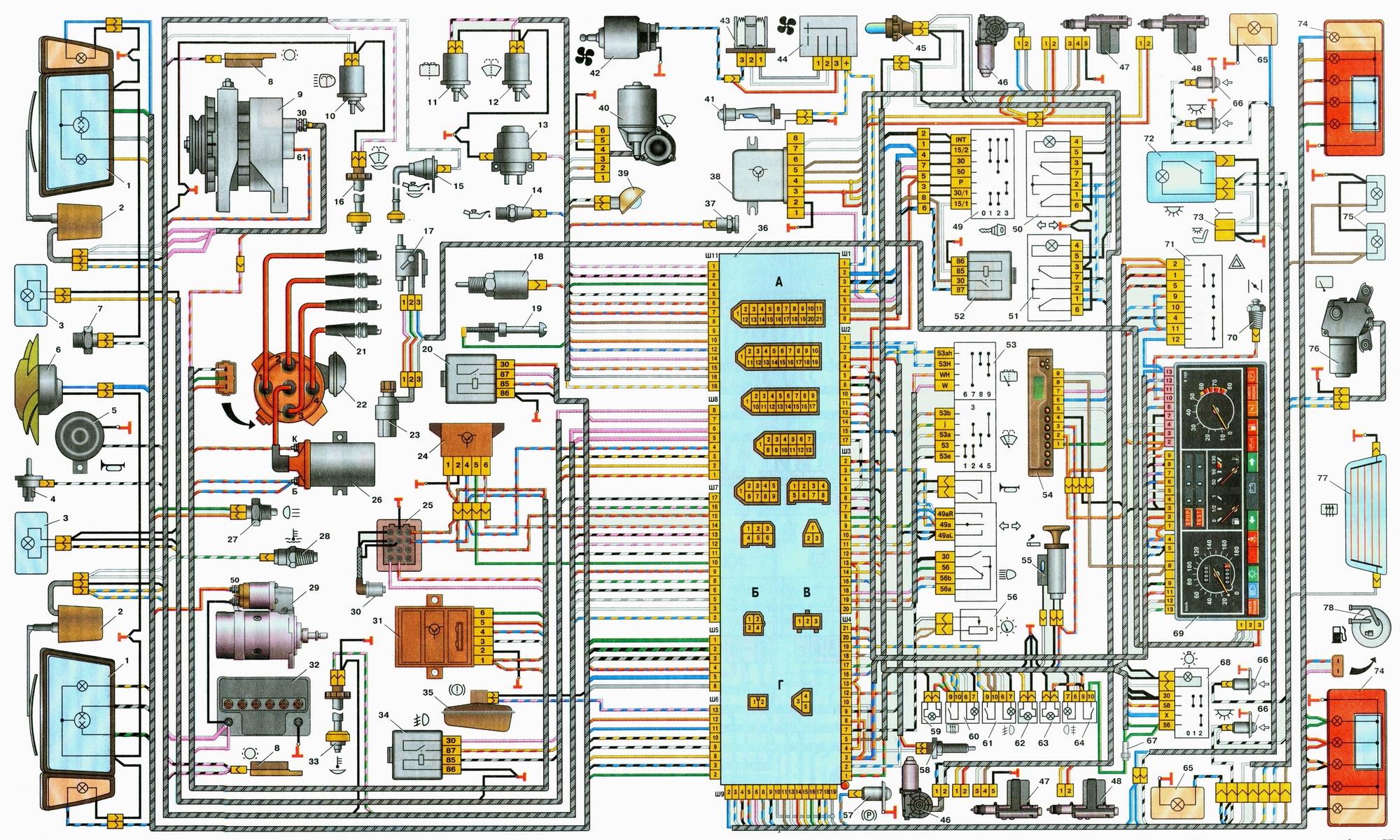

Схема электропроводки ВАЗ-21093, ВАЗ-21099
(нажмите для увеличения)

1. блок фара
2. электродвигатели очистителей фар ВАЗ 21099
3. противотуманные фары
4. выключатель подкапотной лампы
5. звуковой сигнал
6. электродвигатель вентилятора системы охлаждения двигателя
7. датчик включения электродвигателя вентилятора
8. датчик износа колодок передних тормозов
9. генератор ВАЗ 21099
10. электромагнитный клапан включения омыва фар ВАЗ 21099
11. электромагнитный клапан включения омыва заднего стекла
12. электромагнитный клапан включения омыва ветрового стекла ВАЗ 21099
13. электродвигатель омывателя стекол
14. датчик контрольной лампы давления масла
15. датчик уровня масла
16. датчик уровня омывающей жидкости
17. датчик расхода топлива ВАЗ 21099
18. электромагнитный клапан карбюратора ВАЗ 21099
19. концевой выключатель карбюратора
20. реле включения стартера ВАЗ 21099
21. свечи зажигания ВАЗ 21099
22. датчик-распределитель зажигания
23. датчик скорости автомобиля
24. блок управления электромагнитным клапаном карбюратора ВАЗ 21099
25. колодка диагностики
26. катушка зажигания ВАЗ 21099
27. выключатель света заднего хода
28. датчик указателя температуры охлаждающей жидкости
29. стартер ВАЗ 21099
30. датчик верхней мертвой точки 1-го цилиндра
31. коммутатор ВАЗ 21099
32. аккумуляторная батарея
33. датчик уровня охлаждающей жидкости
34. реле включения противотуманных фар
35. датчик уровня тормозной жидкости
36. монтажный блок ВАЗ 21099
37. штепсельная розетка для переносной лампы
38. блок управления блокировкой замков дверей
39. подкапотная лампа
40. электродвигатель очистителя ветрового стекла
41. лампа освещения вещевого ящика
42. электродвигатель вентилятора отопителя
43. дополнительный резистор электродвигателя отопителя
44. переключатель вентилятора отопителя
45. лампа подсветки рычагов отопителя
46. моторедукторы электростеклоподъемников передних дверей
47. моторедукторы блокировки замков передних дверей
48. моторедукторы блокировки замков задних дверей
49. выключатель зажигания ВАЗ 21099
50. переключатель электростеклоподъемника правой двери
51. переключатель электростеклоподъемника левой двери
52. реле зажигания
53. подрулевой переключатель
54. маршрутный компьютер ВАЗ 21099
55. прикуриватель
56. регулятор освещения приборов ВАЗ 21099
57. выключатель контрольной лампы стояночного тормоза
58. выключатель стоп-сигнала
59. контрольная лампа включения обогрева заднего стекла
60. выключатель обогрева заднего стекла
61. выключатель противотуманных фар
62. контрольная лампа включения противотуманных фар
63. контрольная лампа включения заднего противотуманного света
64. выключатель заднего противотуманного света
65. боковые указатели поворота
66. выключатели плафона на стойках дверей (на ВАЗ-21093 и ВАЗ-21099)
67. предохранитель цепи противотуманного света
68. выключатель наружного освещения
69. панель приборов ВАЗ 21099
70. выключатель контрольной лампы воздушной заслонки карбюратора
71. выключатель аварийной сигнализации
72. плафон
73. разъем для подключения к плафону индивидуального освещения
74. задние фонари
75. фонари освещения номерного знака
76. электродвигатель очистителя заднего стекла
77. элемент обогрева заднего стекла
78. датчик указателя уровня и резерва топлива

Публикация: cxem.net
