Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронные устройства

Комментарии к статье Комментарии к статье

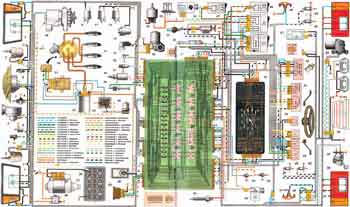

Схема электропроводки ВАЗ-2108, ВАЗ-2109
(нажмите для увеличения)

1. Блок - фара ВАЗ-2109 (фара, с передним фонарем)
2. Моторедуктор очистителя фар
3. Датчик температуры ВАЗ-2109
4. Выключатель подкапотной лампы
5. Звуковой сигнал
6. Выключатель света заднего хода
7. Электродвигатель вентилятора
8. Датчик электродвигателя вентилятора
9. Клапан омывателя фар
10. Генератор ВАЗ-2109
11. Клапан омывателя заднего стекла
12. Клапан омывателя ветрового стекла
13. Электродвигатель омывателя стекол
14. Лампа подкапотная
15. Свечи зажигания ВАЗ-2109
16. Штепсельная розетка переносной лампы
17. Датчик контрольной лампы давления масла
18. Датчик-распределитель зажигания ВАЗ-2109
19. Электромагнитный клапан карбюратора ВАЗ-2109
20. Концевой выключательв карбюраторе
21. Коммутатор ВАЗ-2109
22. Катушка зажигания ВАЗ-2109
23. Колодка диагностики
24. Датчик в.м.т. 25. Аккумуляторная батарея
26. Датчик уровня тормозной жидкости
27. Стартер ВАЗ-2109
28. Блок управления клапаном карбюратора ВАЗ-2109
29. Реле дополнительное включения стартера ВАЗ-2109
30. Моторедуктор очистителя ветрового стекла
31. Лампа на табло подсветки управления отпителем
32. Электродвигатель вентилятора отопителя
33. Дополнительный резистор
34. Переключатель электродвигателя отопителя ВАЗ-2109
35. Прикуриватель
36. Лампа освещения бордочка
37. Монтажный блок ВАЗ-2109
38. Комбинация приборов
39. Выключатель стоп-сигналов
41. Выключатель контрольной лампы стояночного тормоза
42. Выключатель контрольной лампы воздушной заслонки в карбюраторе ВАЗ-2109
43. Выключатель освещения приборов
44. Выключатель наружного освещения
45. Выключатель аварийной сигнализации
46. Выключатель заднего противотуманного света ВАЗ-2109
47. Выключатель обогрева заднего стекла
48. Боковые указатели поворота
49. Выключатели плафона в стойках передних дверей
50. Выключатели плафона в стойках задних дверей ВАЗ-2109
51. Плафон освещения салона
52. Выключатель зажигания ВАЗ-2109
53. Переключатель стеклоочистителей и смывателей
54. Выключатель звукового сигнала
55. Переключатель указателей поворота, стояночного света и света фар ВАЗ-2109
56. Фонари задние ВАЗ-2109
57. Датчик указателя уровня топлива
58. Элемент обогрева заднего стекла
59. Фонари освещения номерного знака ВАЗ-2109
60. Моторедуктор очистителя заднего стекла.

А. Наконечник провода подключения к датчику износа тормозных колодок
В. Штекерный разъем подключения к плафону освещения салона

I. Номера штекеров в колодках монтажного блока ВАЗ-2109
II. Номера штекеров в колодке моторедуктора
III. Условные обозначения номеров штекеров в колодке и контактов выключателя зажигания ВАЗ-2109;

К1. Реле времени омывателя заднего стекла
К2. Реле-прерыватель указателей поворота и аварийной сигнализации
КЗ. Реле очистителя ветрового стекла
К4. Контактные перемычки на месте установки реле контроля исправности ламп
К5. Реле включения дальнего света фар ВАЗ-2109
Кб. Реле включения очистителя фар ВАЗ-2109
К7. Реле включения стеклоподъемников (на ВАЗ-2109 не устанавливается)
К8. Реле включения звукового сигнала
К9. Реле включения электродвигателя вентилятора
К10. Реле включения обогрева заднего стекла
К11. Реле включения ближнего света фар.
