Схема электрооборудования автомобиля ВАЗ-2107

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронные устройства

Комментарии к статье Комментарии к статье

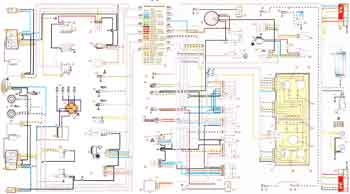

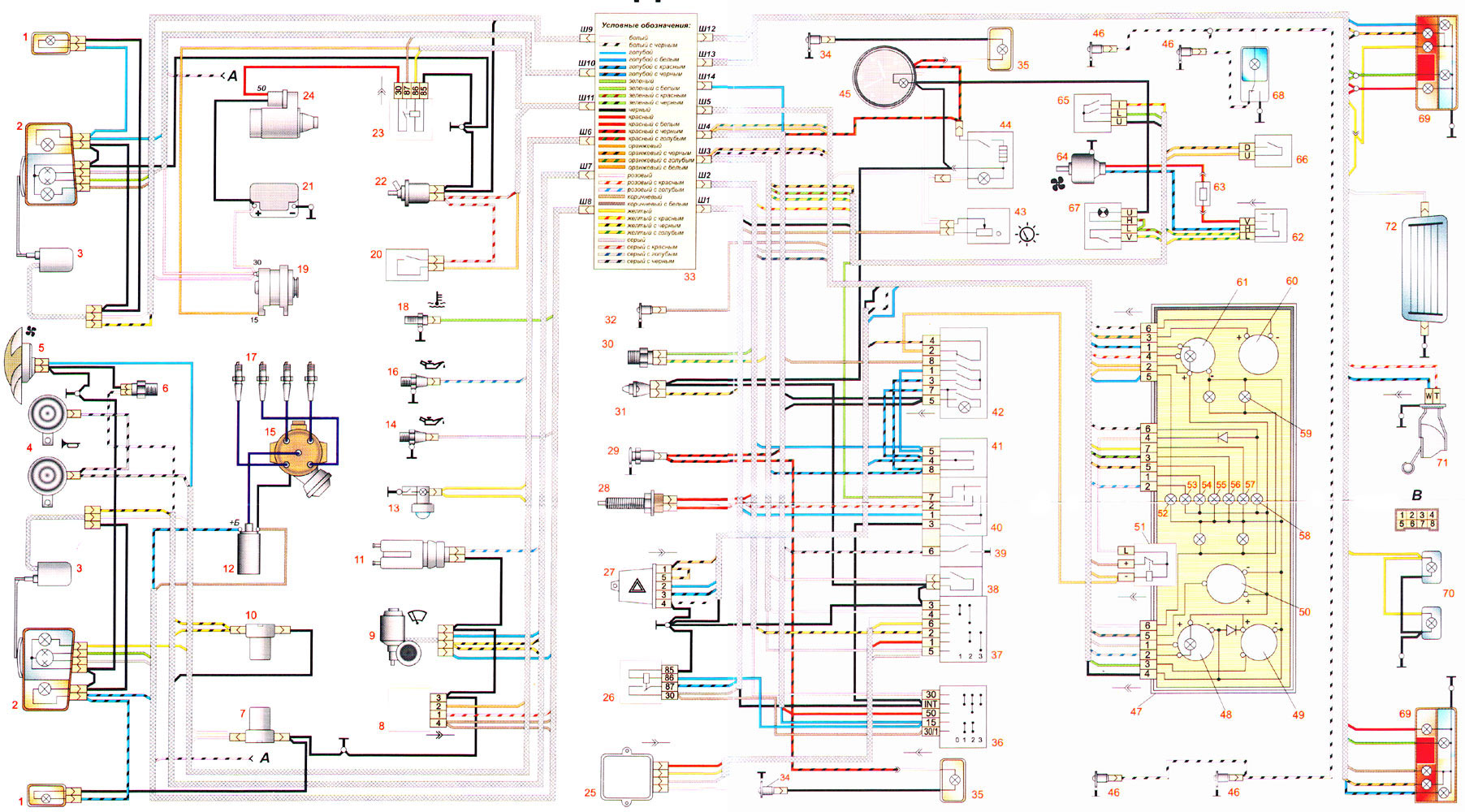

Схема электропроводки ВАЗ 2107
(нажмите для увеличения)

1. боковые указатели поворота
2. блок-фары
3. очистители фар ваз 2107
4. звуковые сигналы
5. электродвигатель вентилятора ваз 2107
6. датчик включения электродвигателя вентилятора ваз 2107
7. электродвигатель смывателя фар
8. блок управления пневмоклапаном
9. электродвигатель очистителя ветрового стекла
10. электродвигатель омывателя ветрового стекла
11. датчик уровня тормозной жидкости
12. катушка зажигания ваз 2107
13. подкапотная лампа
14. датчик указателя давления масла
15. распределитель зажигания ваз 2107
16. датчик контрольной лампы давления масла
17. свечи зажигания автомобиля ваз 2107
18. датчик температуры охлаждающей жидкости ваз 2107
19. генератор автомобиля ваз 2107
20. микропереключатель карбюратора ваз 2107
21. аккумуляторная батарея
22. пневмоклапан карбюратора ваз 2107
23. реле включения стартера
24. стартер ваз 2107
25. реле очистителя ветрового стекла
26. реле зажигания ваз 2107
27. реле-прерыватель аварийной сигнализации
28. выключатель стоп-сигнала
29. розетка для переносной лампы
30. выключатель света заднего хода
31. лампа вещевого ящика
32. выключатель контрольной лампы стояночного тормоза
33. монтажный блок ваз 2107
34. выключатель фонаря сигнализации открытой передней двери
35. фонарь сигнализации открытой передней двери
36. выключатель зажигания ваз 2107
37. переключатель очистителя ветрового стекла
38. выключатель омывателя стекол
39. выключатель звуковых сигналов
40. переключатель света фар ваз 2107
41. переключатель указателей поворота
42. выключатель аварийной сигнализации
43. выключатель освещения приборов ваз 2107
44. прикуриватель
45. часы с лампой освещения шкалы
46. выключатели плафона, расположенные в стойках дверей
47. комбинация приборов ваз 2107
48. указатель давления масла с контрольной лампой недостаточного давления ваз 2107
49. указатель температуры охлаждающей жидкости
50. тахометр ваз 2107
51. реле-прерыватель контрольной лампы стояночного тормоза
52. контрольная лампа указателей поворота
53. контрольная лампа уровня тормозной жидкости ваз 2107
54. контрольная лампа заряда аккумуляторной батареи
55. контрольная лампа заднего противотуманного света
56. контрольная лампа дальнего света фар ваз 2107
57. контрольная лампа габаритного света
58. контрольная лампа стояночного тормоза
59. лампы освещения комбинации приборов ваз 2107
60. вольтметр ваз 2107
61. указатель уровня топлива с контрольной лампой резерва
62. переключатель электродвигателя отопителя ваз 2107
63. дополнительный резистор электродвигателя отопителя
64. электродвигатель вентилятора отопителя ваз 2107
65. выключатель наружного освещения
66. выключатель заднего противотуманного света
67. выключатель обогрева заднего стекла
68. плафон
69. задние фонари ваз 2107
70. фонари освещения номерного знака
71. датчик указателя уровня топлива
72. элемент обогрева заднего стекла

А. наконечники проводов для подключения датчиков износа колодок передних тормозов

В. порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.

Публикация: cxem.net
