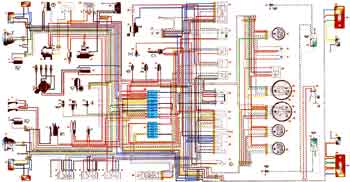

Схема электрооборудования автомобиля ВАЗ 2121 Нива

(нажмите для увеличения)

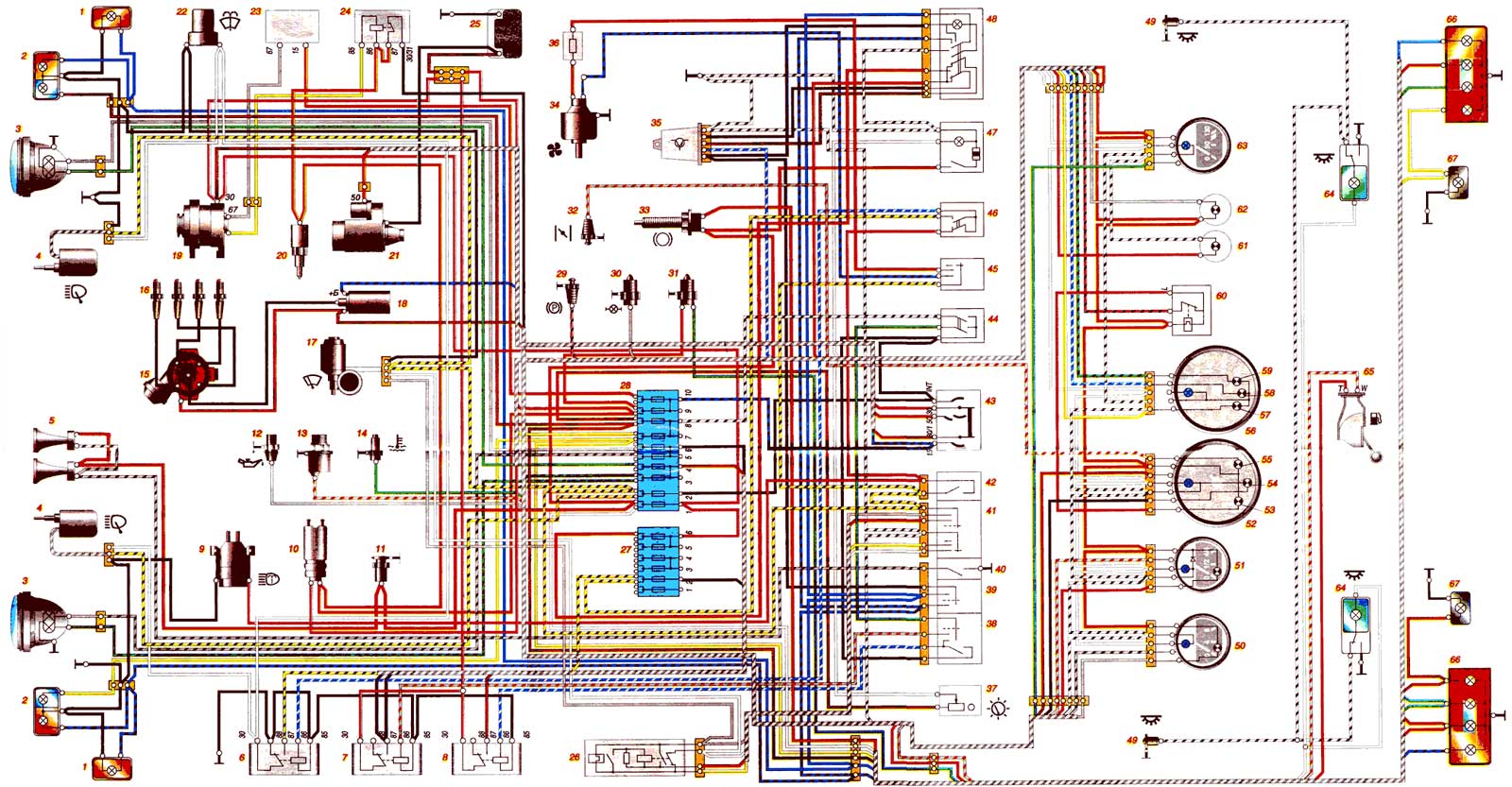

Схема электрооборудования автомобиля ВАЗ 2106, 21061, 21063, 21065 1988-2001 годов

Условные графические обозначения на схеме

1. Боковые указатели поворота
2. Передние фонари
3. Фары
4. Электродвигатели очистителей фар
5. Звуковые сигналы
6. Реле включения очистителей и омывателя фар
7. Реле включения ближнего света фар
8. Реле включения дальнего света фар
9. Электродвигатель омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла
13. Датчик указателя давления масла
14. Датчик указателя температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителя
18. Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Электродвигатель омывателя ветрового стекла
23. Регулятор напряжения
24. Реле контрольной лампы заряда аккумуляторной батареи
25. Аккумуляторная батарея
26. Реле стеклоочистителя
27. Дополнительный блок предохранителей
28. Основной блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель света заднего хода
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33. Выключатель стоп-сигнала
34. Электродвигатель отопителя
35. Реле-прерыватель указателей поворота и аварийной сигнализации
36. Дополнительный резистор электродвигателя отопителя
37. Выключатель освещения приборов
38. Переключатель света фар
39. Переключатель указателей поворота
40. Выключатель звуковых сигналов
41. Переключатель стеклоочистителя
42. Выключатель омывателя ветрового стекла
43. Выключатель зажигания
44. Выключатель наружного освещения
45. Переключатель отопителя
46. Выключатель очистителей и омывателя фар
47. Прикуриватель
48. Выключатель аварийной сигнализации
49. Выключатели плафонов, расположенные в стойках дверей
50. Указатель давления масла с контрольной лампой недостаточного давления
51. Указатель уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумуляторной батареи
55. Контрольная лампа воздушной заслонки карбюратора
56. Спидометр
57. Контрольная лампа наружного освещения
58. Контрольная лампа указателей поворота
59. Контрольная лампа дальнего света фар
60. Реле-прерыватель контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63. Указатель температуры охлаждающей жидкости
64. Плафоны
65. Датчик указателя уровня и резерва топлива
66. Задние фонари
67. Фонари освещения номерного знака

Автор: Invisible (2121), ALER; Публикация: cxem.net
