Предлагаемые усовершенствования регулятора обеспечивают повышенную стабильность выходного напряжения автомобильного генератора при изменении тока его нагрузки и режима работы двигателя.

Современные автомобили имеют сложное и многофункциональное электрооборудование, надежная работа которого обеспечивает работоспособность транспортного средства и безопасность его эксплуатации.

Надежность электрооборудования во многом зависит от стабильности напряжения в бортовой сети. Обеспечение неизменности этого напряжения - сложная задача, особенно на переходных режимах, когда частота вращения генератора и ток его нагрузки резко изменяются.

Вместе с регулятором напряжения, поддерживающим его постоянство, генератор образует систему автоматического регулирования. При определенных условиях такая система может терять устойчивость, что проявляется в виде резких колебаний выходного напряжения генератора и зарядного тока аккумуляторной батареи. Поэтому очень важно обеспечить устойчивость системы регулирования во всех условиях эксплуатации.

Наиболее широкое распространение сегодня получили электронные регуляторы, работающие в релейном автоколебательном режиме. Такой регулятор при превышении выходным напряжением генератора заданного верхнего порога отключает его обмотку возбуждения от бортсети. Ток в обмотке начинает спадать, что приводит к уменьшению генерируемого напряжения. Как только оно становится меньше нижнего порога, обмотка возбуждения вновь подключается к бортсети и ток в ней, а с ним и выходное напряжение генератора нарастают. Таким образом, напряжение генератора все время колеблется, но его среднее значение поддерживается стабильным.

Регуляторы с "принудительной" ШИМ более совершенны. За счет повышенной частоты коммутации обмотки возбуждения напряжение генератора в установившемся режиме практически неизменно, хотя в переходных режимах колебания все же могут возникать.

Такие регуляторы (один из них описан в статье Е. Тышкевича "ШИ регулятор напряжения". - Радио, 1984, № 6, с. 27, 28) не получили широкого распространения, вероятно, из-за того, что их параметры не намного лучше, чем обычных автоколебательных. Хотя они и выпускаются серийно, в магазинах их найти трудно. Продавцы либо вообще ничего не знают о таких регуляторах, либо утверждают, что они не пользуются спросом.

При эксплуатации автомобиля важную роль имеет такой параметр, как нагрузочная способность генератора при малых оборотах двигателя. От нее зависит минимальная частота вращения вала двигателя, при которой обеспечивается зарядка батареи. Электронные регуляторы напряжения чаще всего теряют устойчивость именно в ситуациях, когда частота вращения мала, а ток нагрузки велик.

Эта их особенность хорошо известна автомобилистам, некоторые из которых заменяют электронные регуляторы устаревшими контактно-вибрационными, которые в этом отношении более надежны. Но вместе с повышенной устойчивостью они получают недостатки, свойственные этому типу регуляторов. Многие автомобилисты заменяют штатную аккумуляторную батарею другой, имеющей повышенную емкость, так как считают, что это улучшает устойчивость работы электронных регуляторов.

К сожалению, колебания выходного напряжения генератора не берутся устранять в автосервисах.

При этом их работники утверждают, что никакой неисправности нет, поскольку аккумуляторная батарея все-таки заряжается, хотя и зарядный ток, и напряжение генератора пульсируют.

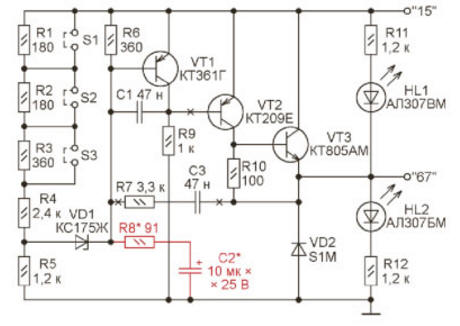

Учитывая все сказанное, автор попытался повысить устойчивость работы стандартного электронного регулятора напряжения 59.3702-01. На рис. 1 изображена его схема после первого варианта доработки, которая свелась к установке дополнительной цепи из резистора R8 и конденсатора C2, выделенной на рисунке цветом. Импортный диод S1M можно заменить отечественным из серии КД202 или КД209.

Рис. 1

Принцип работы регулятора остался прежним. По мере увеличения напряжения в бортсети, поданного на вывод "15" регулятора, потенциал базы транзистора VT1 относительно его эмиттера становится более отрицательным и при некотором значении этого напряжения (заданном перемычками S1-S3) транзистор открывается. В результате закрываются транзисторы VT2 и VT3, разрывающие цепь питания обмотки возбуждения генератора, подключенной между выводом "67" регулятора и общим проводом. Но ток в обладающей значительной индуктивностью обмотке не может прекратиться мгновенно. Он продолжает течь через открывшийся диод VD2, постепенно спадая. Вместе с током возбуждения спадает и напряжение, отдаваемое генератором в бортсеть. Через некоторое время транзистор VT1 закрывается, а VT2 и VT3 открываются, что приводит к нарастанию тока в обмотке возбуждения генератора и увеличению напряжения. Описанный процесс периодически повторяется, и среднее значение напряжения генератора поддерживается неизменным. Цепь R7C3 ускоряет процесс переключения транзисторов VT1 -VT3.

При увеличении напряжения в бортсети, вызванном, например, отключением мощной нагрузки или увеличением частоты вращения двигателя, вновь установленный конденсатор C2 заряжается, причем зарядный ток, часть которого протекает через базовую цепь транзистора VT1, пропорционален скорости нарастания напряжения. В результате VT1 открывается, а транзисторы VT2 и VT3 закрываются раньше, чем это было без конденсатора. Спад тока в обмотке возбуждения также начинается раньше, что в значительной мере замедляет или вовсе устраняет увеличение напряжения, вызванное внешним фактором. Подобный процесс происходит и при быстром снижении напряжения. Возникающие колебания демпфируются, и их размах значительно уменьшается. При медленных изменениях напряжения ток через конденсатор C2 мал и практически не влияет на работу регулятора в установившемся режиме, а также на точность стабилизации среднего значения напряжения.

Для проверки устойчивости системы стабилизации напряжения можно при работающем двигателе и генераторе включать и выключать мощный потребитель, например фары, контролируя амперметром ток аккумуляторной батареи. При этом стрелка амперметра после первичного максимального отклонения от установившегося положения (оно связано с инерционностью генератора и неизбежно даже при идеальном регуляторе) должна возвращаться к старому или приходить к новому установившемуся положению монотонно, без каких-либо колебаний.

Можно в некоторых пределах регулировать динамические характеристики системы, подбирая емкость конденсатора C2 и сопротивление включенного с ним последовательно резистора R8. Минимальная длительность переходного процесса обычно достигается при емкости конденсатора C2, немного большей той, при которой возникают колебания. Дальнейшее увеличение емкости приводит к сильному замедлению реакции системы на изменяющиеся внешние условия.

Следует обратить внимание, что для регулятора с описанной доработкой очень опасен момент его первичного подключения к бортсети. Конденсатор C2 в это время полностью разряжен. Его зарядный ток вполне может достичь опасного для транзисторами значения и вывести его из строя. Поэтому не следует значительно уменьшать номинал резистора R8 или вовсе исключать его.

Хотя в практике автора отказов доработанного регулятора по описанной причине не случалось, рекомендуется принять меры по ограничению тока, текущего через базу транзистора VT1, например, включить дополнительный резистор в разрыв цепи, связывающей базу с точкой соединения резисторов R6-R8, конденсатора C1 и стабилитрона VD1. Номинал его следует выбирать максимальным, не ухудшающим заметно работу регулятора без конденсатора C2.

Известно, что для увеличения срока службы аккумуляторной батареи напряжение в бортсети должно возрастать с понижением температуры. Поэтому на практике производят сезонную регулировку напряжения. В регуляторе 59.3702-01 перемычками S1 -S3, замыкающими резисторы R1-R3, среднее напряжение генератора можно изменять в пределах 13,8...14,6 В. При удалении перемычек оно уменьшается. Резисторы R1-R3 можно заменить одним под-строечным, что позволит регулировать напряжение генератора плавно.

Назначение светодиодов HL1 и HL2 после доработки не изменилось. Они позволяют оценить работоспособность системы регулирования. При включенном зажигании и неработающем двигателе должен светиться только светодиод HL2, показывая, что напряжение на обмотку возбуждения генератора подано. Свечение светодиода HL1 при неработающем двигателе означает, что регулятор неисправен. Когда двигатель работает, светятся оба светодиода. Уменьшение частоты его вращения или увеличение нагрузки на бортсеть приводит к тому, что яркость светодиода HL2 растет, а HL1 - падает. С увеличением частоты вращения или снижением нагрузки яркость изменяется в обратном направлении.

Регулятор до и после описанной доработки был испытан на старом автомобиле со старым аккумулятором. Было замечено, что на этом автомобиле из-за окисления контактов заметно увеличилось сопротивление электропроводки, а у аккумулятора возросло внутреннее сопротивление. Оба этих фактора приводят к снижению устойчивости системы регулирования напряжения.

С недоработанным регулятором 59.3702-01 стрелка амперметра, включенного в разрыв провода, соединяющего плюсовой вывод аккумуляторной батареи с бортсетью автомобиля, обычно колебалась с размахом 5.10 А. Непосредственно после запуска двигателя размах колебаний нередко превышал 10 А, начинали мигать фары. При длительной езде с большой скоростью размах иногда становился меньше 5 А, но это происходило нечасто.

После рассмотренной выше доработки регулятора стрелка амперметра никогда не колебалась с размахом более 0,5.1 А. После запуска двигателя включенные фары никогда не мигали. При длительной езде на большой скорости размах колебаний стрелки обычно уменьшался настолько, что их трудно было заметить.

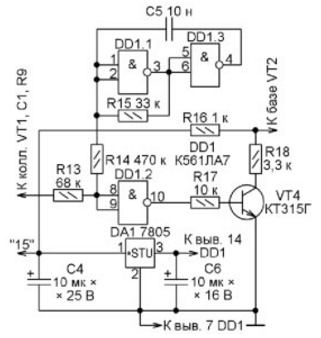

При дальнейшей доработке из рассматриваемого регулятора были удалены резистор R7 и конденсатор C3, а между базой транзистора VT2 и точкой соединения коллектора транзистора VT1 с конденсатором C1 и резистором R9 вставлен узел, схема которого приведена на рис. 2. На схеме, изображенной на рис. 1, места разрывов цепей показаны крестами. Нумерация элементов на рис. 2 продолжает начатую на рис. 1.

Рис. 2

В регулятор добавлены генератор импульсов экспоненциальной формы на логических элементах DD1.1 и DD1.3 и пороговое устройство на элементе DD1.2 с усилителем импульсов на транзисторе VT4. Микросхема DD1 питается напряжением 5 В от интегрального стабилизатора DA1.

После доработки транзистор VT1 служит усилителем сигнала рассогласования. Напряжение на его нагрузке - резисторе R9 - линейно зависит от разности текущего и номинального значений напряжения в бортсети. Это напряжение с помощью резисторов R13 и R14 суммируется с импульсами генератора. Сумма поступает на вход порогового устройства. В результате на его выходе формируются импульсы, длительность которых зависит от отклонения напряжения в бортсети от номинала, а частота следования постоянна (около 2 кГц). Через усилитель на транзисторе VT4 они поступают на базу транзистора VT2 и управляют напряжением на обмотке возбуждения генератора.

Рис. 3

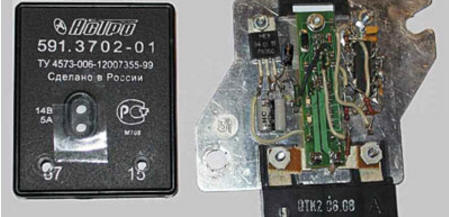

Вид доработанного регулятора со снятой крышкой показан на рис. 3. Дополнительные детали добавлены в него навесным монтажом. После установки этого регулятора на автомобиль стрелка амперметра никогда не колебалась с размахом более 0,5 А. Можно предположить, что при малом переходном сопротивлении контактов электропроводки и с новой аккумуляторной батареей колебания тока будут еще меньше.

Автор: А. Сергеев
