Источник питания с автоматическим зарядным устройством для системы охраны автомобиля с оповещением по радиоканалу

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Охранные устройства и сигнализация

Комментарии к статье

Для того чтобы не разряжать аккумулятор приемника при использовании системы охраны, находясь дома, он подключается к стационарному сетевому источнику. Схема, рис. 1, контролирует состояние аккумуляторов и при необходимости автоматически выполняет их подзаряд. Кроме этого, в случае появления сигнала тревоги транзистор VT1 выполняет усиление громкости звукового сигнала оповещения, что обеспечивает удобство эксплуатации.

Источник питания с автоматическим зарядным устройством для системы охраны автомобиля с оповещением по радиоканалу. Схема

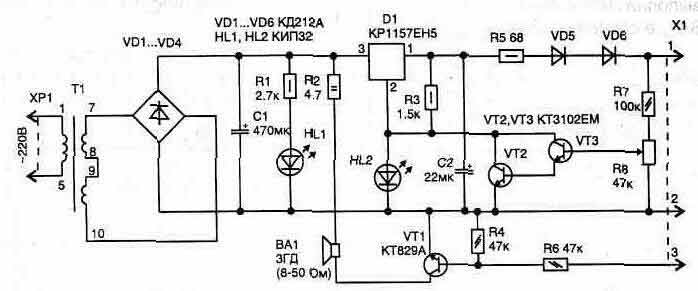

Рис. 1. Схема источника питания с зарядным устройством

Источник питания с автоматическим зарядным устройством для системы охраны автомобиля с оповещением по радиоканалу. Топология

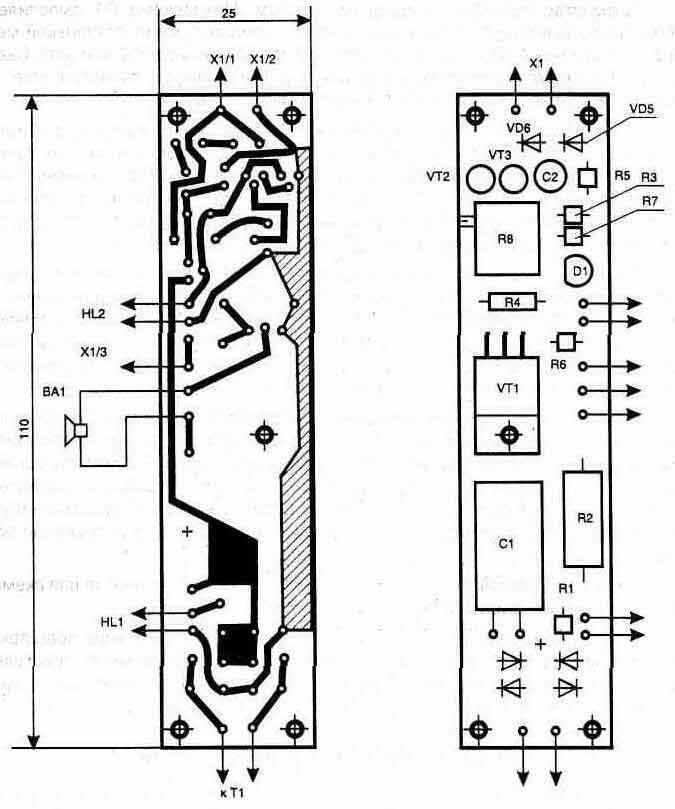

Рис. 2. Топология печатной платы и расположение элементов для схемы источника питания

Индикатором включения источника питания в сеть является свечение зеленого светодиода (HL1), а при работе режима подзарядки аккумуляторов светится красный (HL2).

Устройство работает следующим образом. Микросхема D1 выполняет стабилизацию выходного напряжения, уровень которого может ступенькой меняться (6,6 или 5В - это зависит от того, светится светодиод HL2 или нет). Светодиод HL2 кроме световой индикации процесса заряда является еще и источником опорного напряжения 1,6 В для микросхемы.

На транзисторах VT2 и VT3 собран анализатор уровня выходного напряжения источника питания. Из-за большого коэффициента усиления этих транзисторов они переключаются из запертого состояния в открытое при изменении напряжения на выходе на 0,1 В. Схема при подключенных аккумуляторах на страивается резистором R8 так, чтобы порог открывания транзисторов составлял примерно 3,9...4 В (при этом светодиод HL2 не должен светиться).

Величина тока через аккумуляторы зависит от их состояния, и по мере заряда он постепенно снижается. Максимальный ток заряда ограничен величиной примерно 20 мА (задается номиналом резистора R5). По мере роста емкости заряда напряжение на аккумуляторах постепенно растет, и, когда оно достигнет величины 3,9 В, выходное напряжение стабилизатора D1 уменьшится с 6,6 В до 5 В. При этом подзаряд прекратится.

В схеме применены постоянные резисторы МЛТ, подстроечный R8 типа СП5-2; электролитические конденсаторы К50-35 на 25 В. Диоды можно заменить любыми на ток не менее 500 мА и обратное напряжение 50 В. Светодиоды использованы разных цветов из серии КИП32 или аналогичные с малым потребляемым током при свечении. Трансформатор подойдет из унифицированных, например типа ТН 1-220-50 или любой другой с напряжением во вторичной обмотке 9...12 В.

Вариант топологии печатной платы и расположение элементов для схемы источника питания приведен на рис. 2.

Конструктивно корпус источника питания выполняется в виде подставки под приемник, но так, чтобы при этом вертикально установленный приемник подключался через гнездо соответствующего разъема (Х1) к цепям источника питания. Разъем Х1 применен типа МРН4.
