Определить резонансные частоты подвижной системы громкоговорителя можно с помощью любого электронного осциллографа. Метод основан на свойстве таких осциллографов очень точно фиксировать сдвиг фаз между током и напряжением в электрических цепях. При наличии фазового сдвига на экране трубки будет наблюдаться наклонный эллипс, так как это показано пунктиром на рис.1. С уменьшением угла сдвига фаз эллипс будет сужаться и при отсутствии сдвига превратится в прямую наклонную линию (сплошная линия на рис.1), угол наклона и длина которой могут изменяться по сравнению с длиной и наклоном эллипса. Момент перехода эллипса в линию и фиксирует наступление резонанса.

Рис.1

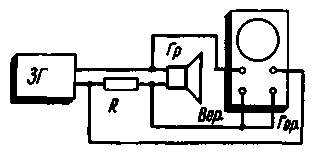

Схема включения звуковой катушки любого громкоговорителя для измерения сдвига фаз показана на рис.2. Выводы громкоговорителя Гр подключаются к выходу достаточно мощного (не менее 2-3 Вт) звукового генератора ЗГ через активное сопротивление R, напряжение с которого подается на пластины горизонтального отклонения. Напряжение непосредственно со звуковой катушки подается на пластины вертикального отклонения. При таком включении обеспечивается возможность наблюдения фазового сдвига между током и напряжением в цепи звуковой катушки и можно фиксировать момент резонанса. При этом внутренняя горизонтальная развертка в осциллографе должна отключаться.

Рис.2

На рис.3 приводится типовая частотная характеристика внутреннего сопротивления диффузорного громкоговорителя и указываются вероятные фигуры на экране осциллографа для разных точек этой характеристики. Величина сопротивления R может быть любая в пределах от одного до 100-200 Ом. Чем больше сопротивление звуковой катушки, тем больше должно быть это добавочное сопротивление. Более удобно проводить измерения в режиме, при котором амплитуда тока в цепи звуковой катушки остается постоянной для того, чтобы было можно наряду с фазой и частотой резонанса определять также и амплитуду напряжения на звуковой катушке. Для этого сопротивление R должно быть в 20-30 раз больше, чем сопротивление звуковой катушки, и во всяком случае не менее 100 Ом.

Рис.3

Предлагаемый способ использования осциллографа может быть весьма полезен для определения качества и идентичности отдельных громкоговорителей (головок), особенно при подборе их для работы в различных установках и акустических системах, а также для настройки фазоинвертеров и правильного согласования головок с акустическим оформлением.

Литература

1. Радио № 3 1964 г., c.59.

Публикация: Н. Большаков, rf.atnn.ru
