Бесплатная техническая библиотека ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ Вариант блока управления УКВ приемника с синтезатором частоты на микросхеме LM7001. Энциклопедия радиоэлектроники и электротехники Энциклопедия радиоэлектроники и электротехники / Антенны УКВ Описания УКВ ЧМ радиоприемников с синтезаторами частоты и светодиодными или ЖК индикаторами опубликованы в "Радио" [1, 2]. Блок управления этими радиоприемниками можно упростить и повысить его экономичность, если для индикации частоты применить стрелочный измерительный прибор, а из органов управления использовать только механический энкодер. Этого набора компонентов достаточно, чтобы обеспечить перестройку по частоте во всем диапазоне, а на индикаторе по пропорциональному отклонению стрелки оценить частоту. Практика показала, что такой способ управления и индикации довольно привлекателен и удобен.
Схема блока управления показана на рис. 1. Его основа - микроконтроллер DD1. Перестройку по частоте осуществляют механическим инкрементирующим энкодером S1. Информация о последней настройке сохраняется в энергонезависимой памяти микроконтроллера при выключении питания и автоматически загружается при последующем включении. Индикатором частоты настройки служит микроамперметр РА1. Шкала индикатора линейна, что облегчает ее градуировку и позволяет получить высокую точность настройки.

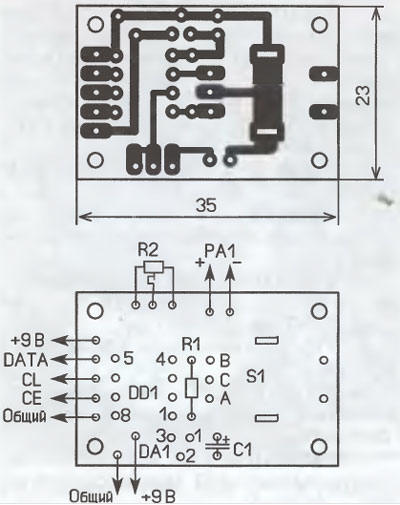

Все детали, кроме микроамперметра, устанавливают на печатной плате (рис. 2) из односторонне фольгированного стеклотекстолита толщиной 1,5...2 мм. Энкодер монтируют со стороны печатных проводников. Внешний вид смонтированной платы показан на рис. 3.
Применены постоянные резисторы МЛТ, С2-23, подстроечный многооборотный - 3296W или его отечественный аналог СП5-2В6. Оксидный конденсатор - импортный. Микроконтроллер PIC12F629 заменим на микроконтроллер PIC12F675, причем для каждого из них имеются коды "прошивки". Энкодер РЕС12 можно заменить на РЕС16 или ЕС11 с соблюдением правильности включения по цоколевке. Номиналы сопротивлений и конденсаторов могут отличаться от указанных в пределах ±20 %. В устройстве может быть применен стрелочный индикатор с током полного отклонения от 100 мкА до 10 мА. Номинал резистора МЛТ, С2-23, подстроечный многооборотный - 3296W или его отечественный аналог СП5-2В6. Оксидный конденсатор - импортный. Микроконтроллер PIC12F629 заменим на микроконтроллер PIC12F675, причем для каждого из них имеются коды "прошивки". Энкодер РЕС12 можно заменить на РЕС16 или ЕС11 с соблюдением правильности включения по цоколевке. Номиналы сопротивлений и конденсаторов могут отличаться от указанных в пределах ±20 %. В устройстве может быть применен стрелочный индикатор с током полного отклонения от 100 мкА до 10 мА. Номинал резистора R2 указан для микроамперметра с током полного отклонения 100 мкА, поэтому при применении индикаторов с большим максимальным током сопротивление этого резистора необходимо пропорционально уменьшить. Диапазон перестройки приемника, заложенный в исходном тексте программы микроконтроллера, составляет 87... 108 МГц. Однако его границы можно изменить путем замены значений констант в энергонезависимой памяти микроконтроллера при записи программы в его память. Это позволяет адаптировать блок управления под конкретный приемник и диапазон его рабочих частот. Например, если в вашем регионе радиовещание осуществляется в диапазоне 100... 105 МГц, то можно установить этот частотный интервал Но для любого диапазона выходной сигнал микроконтроллера отклоняет стрелку микроамперметра от 0 до максимального деления шкалы. Таким образом, при изменении диапазона перестройки будет изменяться и цена деления шкалы. Настройка устройства сводится к установке резистором R2 стрелки на максимальное деление шкалы. Предварительно необходимо сделать не менее двадцати оборотов энкодера по часовой стрелке для гарантированного достижения максимального значения частоты настройки. Далее рассмотрим методику установки границ диапазона, в котором будет работать приемник. Для этого в программе на ПК, например WinPic800, открывают файл "прошивки". Затем открывают вкладку EEPROM. По адресам с 0x2102 по 0x2105 находятся значения констант кодов верхней и нижней частот диапазона рабочих частот (рис. 4).
Значения частот представлены в шестнадцатеричном формате. Например, верхней частоте соответствует число 2А 30 (или 10800 в десятичном счислении), а нижней - 21 FC (или 8700 в десятичном). Для диапазона перестройки 95... 105 МГц необходимо ввести значения 29 04 и 25 1С соответственно. Литература: 1. Носов Т. Бытовой УКВ приемник с цифровым управлением. - Радио, 2010, № 6, с. 16-18. Автор: Г. Носов, г. Саратов; Публикация: radioradar.net Смотрите другие статьи раздела Антенны УКВ. Читайте и пишите полезные комментарии к этой статье. Последние новости науки и техники, новинки электроники: Искусственная кожа для эмуляции прикосновений
