Магнитные антенны широко применяются в радиоприемных устройствах для приема сигналов в ДВ, СВ и реже KB диапазонах. Для измерения чувствительности в точке расположения антенны радиоприемника с помощью известной методики создают электромагнитное поле известной напряженности. В статье проведен анализ этой методики и приведены рекомендации по ее усовершенствованию.

Чувствительность радиоприемника - такая величина входного сигнала, при которой на его выходе создается определенное отношение сигнал/шум. При измерении чувствительности по напряжению вход радиоприемника подключают к генератору сигналов через эквивалент антенны - электрическую цепь, имитирующую параметры внешней антенны. Для радиоприемников с магнитной антенной проводят измерения чувствительности по полю, но в технической литературе этому вопросу уделяется очень мало внимания. Обычно все сводится к ссылке на якобы хорошо известные методики [1-3], суть которых заключается в создании заданной напряженности магнитного поля с помощью рамки с током, подключенной к измерительному генератору. Изменяя сигнал генератора с учетом коэффициента преобразования рамки, находят напряженность поля, при которой выходной сигнал радиоприемника имеет требуемые параметры.

Ознакомление с источниками [1-3] показало, что имеется в виду одна и та же методика, в которой применена одновитковая рамка квадратной формы со стороной 380 мм, выполненная из медной трубки диаметром 3...5 мм. Ее через резистор сопротивлением 80 Ом подключают непосредственно к выходу генератора сигналов. Середину магнитной антенны радиоприемника располагают на расстоянии 1 м от центра рамки так, чтобы ось антенны была перпендикулярна плоскости рамки. При этом напряженность поля (мВ/м) в точке расположения магнитной антенны численно равна выходному напряжению генератора сигналов (мВ).

Применение этой методики при использовании современных генераторов ВЧ сигналов привело к удручающим результатам - измеренная чувствительность радиоприемников оказалась хуже ожидаемой примерно в десять раз. Более подробное изучение этой ситуации показало, что данная методика была разработана для случая использования генератора ГСС-6, в котором при отключении выносного аттенюатора выходной сигнал в десять раз больше показаний его аттенюатора (выносной аттенюатор имеет коэффициенты передачи 10, 1 и 0,1). Следовательно, напряжение на рамке оказывается в десять раз больше, а суммарный коэффициент преобразования сигнала генератора в электромагнитное поле равен 1 за счет того, что коэффициент преобразования измерительной рамки равен 0,1. Кроме того, выходное сопротивление генератора ГСС-6 в этом режиме равно 80 Ом, что и объясняет сопротивление добавочного резистора. Но современные генераторы ВЧ сигналов, как правило, имеют выходное сопротивление 50 Ом. Все это побудило заняться корректировкой известной методики проверки чувствительности приемников с магнитной антенной.

Начнем с самой магнитной рамки. Так называемая стандартная рамка состоит из одного витка квадратной формы со стороной 380 мм и применяется в диапазоне частот 0,15...1,6 МГц. Очевидно, что ее размеры много меньше длины волны Я., а расстояние от рамки до магнитной антенны больше ее размеров, поэтому в рабочем диапазоне частот она представляет собой элементарный магнитный излучатель.

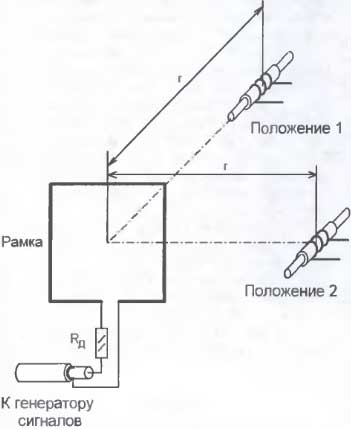

Анализ поля элементарного магнитного излучателя [4] показывает, что на расстояниях r<λ,магнитное поле существует во всех направлениях от излучателя. Представляют интерес два направления (показаны на рисунке). Первое - перпендикулярное к плоскости рамки, при этом ось магнитной антенны должна быть направлена на центр рамки. Теоретически это направление в дальней зоне соответствует минимуму диаграммы направленности. Второе - в плоскости рамки, ось магнитной антенны при этом перпендикулярна ей. В дальней зоне это направление соответствует максимуму диаграммы направленности излучателя.

Используя выражения для напряженности магнитного поля по этим направлениям [4] и перейдя от магнитного момента вибратора к рамке с током [5], получим

где H1 Н2 - напряженность магнитной составляющей поля в точках 1 и 2 (см. рисунок) соответственно; S - площадь рамки, м2; I - ток в рамке, А; г - расстояние между центрами рамки и магнитной антенны, м; А,-длина волны сигнала, м.

Выражения (1), (2) позволяют рассчитать напряженность магнитного поля на любом расстоянии от рамки в двух направлениях. Можно показать, что при малых расстояниях {λ/2π) они совпадают с выражениями для магнитного поля рамки с постоянным током. Но напряженность электромагнитного поля принято измерять по напряженности его электрической составляющей. В сформировавшемся электромагнитном поле существует строгая зависимость между напряженностью электрической и магнитной составляющих. Чтобы найти напряженность электрической составляющей поля, которая соответствует известной магнитной составляющей, необходимо выражения (12) умножить на волновое сопротивление среды, для воздуха равное 120π . С учетом того, что на малых расстояниях 2πr<<λ эти выражения преобразуются:

где E1,E2 - напряженность электромагнитного поля в точках 1 и 2 (см. рисунок) соответственно.

Полученные выражения показывают, что напряженность электромагнитного поля вблизи рамки с током зависит от ее площади, значения тока, обратно пропорциональна кубу расстояния и не зависит от длины волны. При этом напряженность поля в первом направлении в два раза больше, чем во втором. Этим, в частности, объясняется тот факт, что в металлоискателях в большинстве случаев используется положение катушки, параллельное исследуемой поверхности.

Используя выражения (3), (4), можно рассчитать напряженность поля для рамки любых приемлемых размеров при известном токе и расстоянии. Однако удобнее связать напряженность поля с выходным сигналом генератора сигналов, к которому подключена рамка. Для задания тока последовательно с ней включают добавочный резистор. Обычно индуктивное сопротивление рамки пренебрежимо мало и его можно не учитывать. В этом случае ток в рамке без учета его индуктивного сопротивления равен

где U - выходное напряжение (по показаниям его аттенюатора) генератора, В; Rr - выходное сопротивление генератора, Ом; Rд- сопротивление добавочного резистора, Ом.

В итоге получены выражения

где К1 К2 - коэффициент преобразования напряжения сигнала генератора в напряженность электромагнитного поля при положении приемной антенны в точках 1 и 2 (см. рисунок) соответственно.

Выражения (5), (6) позволяют рассчитать коэффициент преобразования выходного сигнала генератора в значение напряженности электромагнитного поля либо определить площадь рамки или расстояние до нее для заданного значения коэффициента преобразования. В соответствии с ними в известной методике коэффициент преобразования для квадратной рамки со стороной 380 мм, генератора с выходным сопротивлением 80 Ом и добавочным резистором с таким же сопротивлением дает значение 0,108 при расстоянии 1 м. Очевидно, что в этой методике рамка была рассчитана на коэффициент преобразования 0,1. Небольшая погрешность, скорее всего, вызвана округлением размеров рамки в сторону увеличения и для измерения чувствительности не имеет существенного значения.

Для современных генераторов сигналов с выходным сопротивлением 50 Ом с такой рамкой при сопротивлении добавочного резистора 80 Ом коэффициент преобразования K1 = 0,133, а с добавочным резистором 51 Ом К1 = 0,172, что неудобно для практического использования.

Размеры рамки (ее площадь) при коэффициенте преобразования К, = 1 можно определить из выражения (5). Для r = 1 м, Rr = 50 Ом, Rд = 51 Ом площадь должна составлять 0,84 м2. Это соответствует квадратной рамке со стороной около 0,917 м или круглой диаметром 1,035 м. Но ее индуктивность, в зависимости от примененного диаметра провода, будет 4...4,5 мГн, что приведет к заметной зависимости тока в рамке от частоты сигнала на частотах свыше 1 МГц. Кроме того, такие размеры становятся соизмеримыми с расстоянием до антенны, из-за чего формулы, полученные для элементарного магнитного излучателя, становятся не применимыми.

Удобнее использовать коэффициент преобразования К1 =0,1, что позволит применить сравнительно небольшую рамку площадью 0,085 м2 - это соответствует квадратной рамке со стороной 291 мм или круглой диаметром 328 мм. При диаметре проводника 3 мм ее индуктивность - около 1 мГн. Для таких рамок при добавочном резисторе 51 Ом выходной сигнал генератора, равный 15 мВ, будет соответствовать напряженности поля 1,5 мВ/м на расстоянии 1 м.

Учет влияния индуктивности рамки показывает, что с ее помощью можно проводить измерение чувствительности радиоприемников с магнитной антенной до частоты 8 МГц, на которой напряженность поля уменьшится примерно на 9 %.

На более высоких частотах можно применить рамку площадью 84,17 см2 (что соответствует квадрату со стороной 92 мм или кругу диаметром 104 мм), выполненную из медной трубки или проволоки диаметром 3 мм С такой рамкой и добавочным резистором 51 Ом коэффициент преобразования составит К, = 0,01, поэтому для создания поля напряженностью 1,5 мВ/м на расстоянии 1 м потребуется выходной сигнал генератора 150 мВ. Измерение чувствительности можно проводить до частоты 30 МГц, на которой напряженность поля уменьшится примерно на 8 %. Эта же рамка обеспечит коэффициент преобразования К, =0,1 на расстоянии 465 мм, однако в таком случае потребуется высокая точность установки расстояния между рамкой и антенной.

Точность установки этого расстояния влияет на погрешность измерений. Так, при расстоянии 1 м погрешность ±3,33 см приводит к погрешности измерения ±10%. На расстоянии 465 мм такая же погрешность измерения будет при точности установки ±1,55 см.

Круглая и квадратная рамки эквивалентны, можно также применять рамки другой формы, например треугольной, важно, чтобы их площадь в точности равнялась требуемой. Поэтому с конструктивной точки зрения удобнее применить именно квадратную рамку, так как в этом случае проще получить заданную площадь.

Все приведенные примеры справедливы для случая, когда ось магнитной антенны расположена на перпендикуляре к плоскости рамки, проведенным через ее центр (положение 1, см. рисунок). Но для измерения чувствительности можно применить и другое направление (положение 2). В соответствии с выражением (6) в этом положении коэффициент преобразования уменьшится ровно в два раза. Поэтому для создания требуемой напряженности поля при прочих равных условиях необходимо в два раза увеличивать сигнал генератора либо уменьшить расстояние до центра рамки в раза. Но расстояние менее 0,5 м применять не рекомендуется, поскольку кубическая зависимость сильно увеличивает погрешность измерения от неточности установки расстояния до антенны. К тому же, когда расстояние до рамки становится соизмеримым с ее размерами, приведенные выражения дают завышенное значение напряженности электромагнитного поля, так как излучатель уже не может рассматриваться как точечный.

Однако второе положение может быть удобным с точки зрения компактности рабочего места, поскольку рамку можно расположить, например, над рабочим столом. Но во всех случаях важно, чтобы в зоне измерений не было крупных металлических предметов, способных заметно исказить поле.

Литература

1. Левитин Е. А., Левитин Л. Е. Радиовещательные приемники. Справочник. - М.: Энергия, 1967, с. 347.
2. Белов Н. Ф., Дрызго Е. В. Справочник по транзисторным радиоприемникам. - М.: Сов. Радио, 1973, ч. 2, с. 663-691.
3. Бродский М. А. Справочник радиомеханика. - Минск: Высш. школа, 1974, с. 115.
4. Айзенберг Г. 3., Ямпольский В. Г., Терешин О. Н. Антенны УКВ, ч. 1. - М.: Связь, 1977, с. 86.
5. Марков Г.Т., Сазонов Д.М. Антенны. - М.: Энергия, 1975, с. 34, формула (1-52).

Автор: Д. Алхимов, г. Смоленск; Публикация: radioradar.net
