Двухдиапазонный диполь на 3,5 и 7 МГц. Схема, описание

Бесплатная техническая библиотека

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Двухдиапазонный диполь на 3,5 и 7 МГц. Энциклопедия радиоэлектроники и электротехники

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Антенны КВ

Комментарии к статье

За основу данной конструкции взята идеология антенны W3DZZ, но заградительный контур (трап) на 7 МГц выполнен из коаксиального кабеля. Чертеж антенны показан на рис.1, а конструкция коаксиального трапа - на рис.2. Вертикальные концевые части 40-метрового полотна диполя имеют размер 5...10 см и используются для настройки антенны на необходимый участок диапазона.

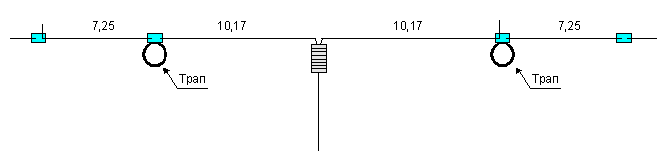

Рис.1

Трапы изготовлены из 50-ти или 75-омного кабеля длиной 1,8 м, уложенного в витую бухту диаметром 10 см, как показано на рис.2. Антенна запитывается коаксиальным кабелем через симметрирующее устройство из шести ферритовых колец, одетых на кабель возле точек питания.

Двухдиапазонный диполь на 3,5 и 7 МГц
Рис.2

Автор: Регис Колье (F3BE); Публикация: Н. Большаков, rf.atnn.ru

Смотрите другие статьи раздела Антенны КВ.

Читайте и пишите полезные комментарии к этой статье.
