Сумматор для двух УКВ антенн

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Антенны. Технология

Комментарии к статье

Предлагаемый сумматор (рис.1) можно использовать при работе с одним кабелем на две антенны 144 и 430 МГц.

Рис.1

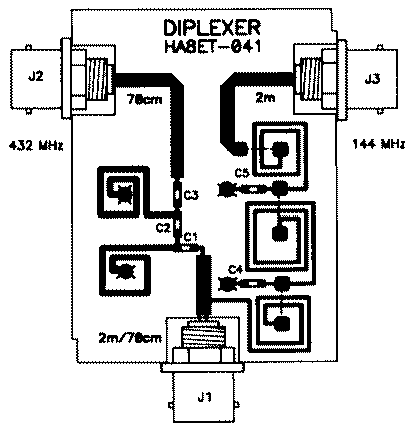

Сумматор собран на печатной плате размером 55,5 х 74 мм из двухстороннего фольгиированного стеклотекстолита толщиной 1 мм (рис.2).

Рис.2

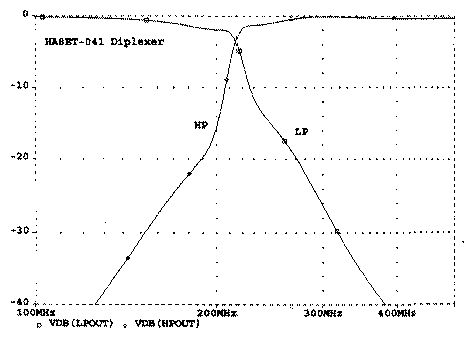

Индуктивности L1 - L5 выполнены способом печатного монтажа, конденсаторы С1 - С5 безвыводные. Затухание в полосе прозрачности каналов диплексера - не более 0,6 дБ (АЧХ представлена на рис.3).
