Эффективная DX-антенна. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Антенны КВ

 Комментарии к статье

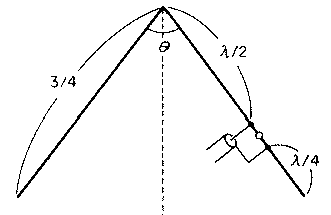

JA7RKB предлагает эффективную DX-антенну, представляющую собой 2х3/4 волны Inv.V (рис.1).

Рис.1

При таком расположении полотна антенны, когда центры крайних полуволновых участков находятся на расстоянии половины длины волны, происходит сложение их полей излучения. Четвертьволновые участки полотна, расположенные у вершины антенны, на диаграмму направленности практически не влияют.

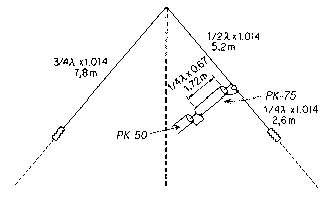

Рис.2

На рис.2 показаны размеры антенны для средней рабочей частоты 29,2 МГц, а на рис.3 - частотная зависимость её КСВ.

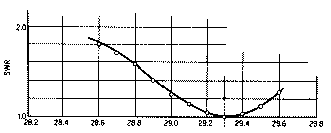

Рис.3

По оценке JA7RKB и его DX корреспондентов эта антенна вертикальной поляризации излучает под очень малыми углами к горизонту и на длинных трассах эффективнее обычного полуволнового диполя на 2-3 балла.

Автор: JA7RKB; Публикация: Н. Большаков, rf.atnn.ru
