Дельта-антенны на 144 МГц. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Антенны УКВ

 Комментарии к статье

Дельта-антенна представляет собой разновидность рамочной антенны. Этот вид антенн хорошо зарекомендовал себя на КВ диапазонах, и, как показывает практика, они весьма эффективны на УКВ.

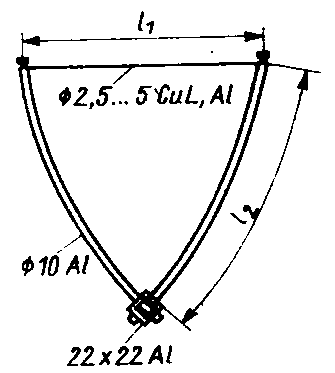

Подключение питающего кабеля с волновым сопротивлением 75 или 50 Ом осуществляется через g-согласующее устройство. Рисунок 1 показывает механическую конструкцию одного элемента такой антенны. Горизонтальный элемент l₁ лучше изготовить из медной или алюминиевой проволоки диаметром 2,5..5 мм. Вертикальные элементы l₂ изготавливаются из трубок диаметром 10 мм или из биметаллического прутка. Концы этих прутков вставляются взаимно-перпендикулярно в отверстия в несущей траверсе, которая имеет прямоугольное (22х22 мм) или круглое сечение. Такая конструкция получается достаточно жесткой и в то же время позволяет легко изменять расстояние вертикальных элементов при настройке антенны.

Конструкция одного элемента Дельта-антенны

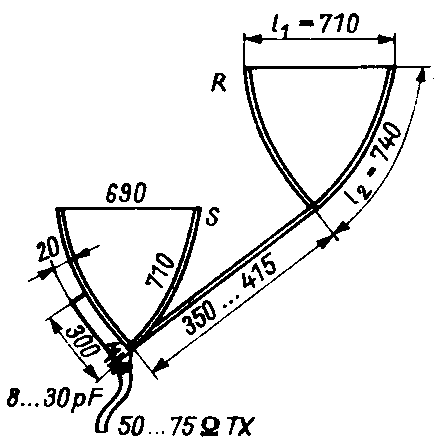

Конструкция двухэлементной Дельта-антенны

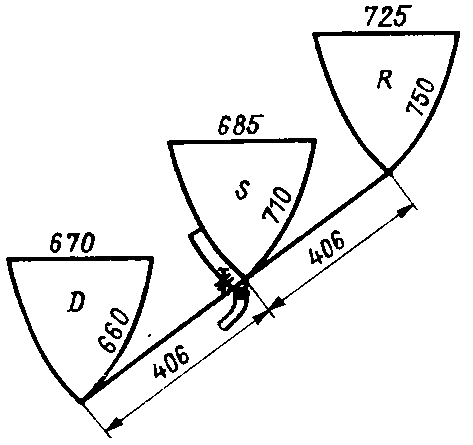

Конструкция трехэлементной Дельта-антенны

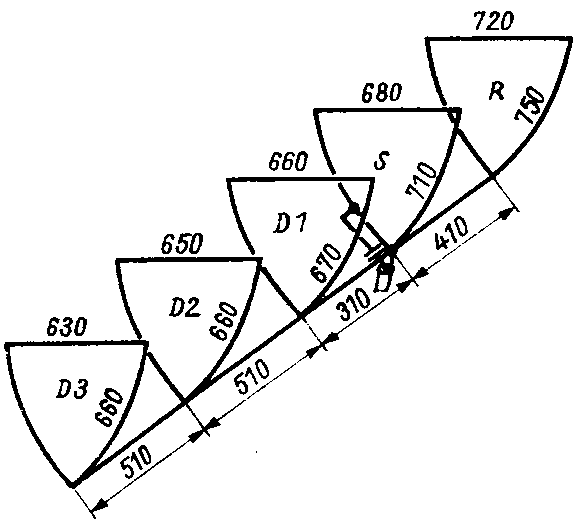

Конструкция пятиэлементной Дельта-антенны

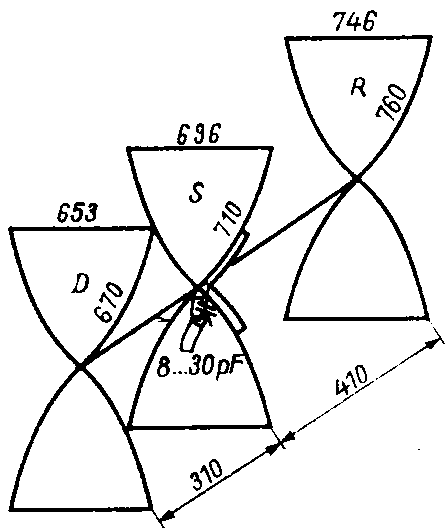

Еще лучших результатов можно достичь, используя двойные Дельта-антенны. Вариант трехэлементной Дельта-антенны показан на рис.5. Такая антенна дает усиление до 10...11 дБ. Одноэлементная двойная Дельта-антенна имеет усиление от 3 до 4 дБ. Двухэлементная двойная Дельта-антенна с директором и рефлектором дает усиление от 8 до 9 дБ.

Конструкция трехэлементной сдвоенной Дельта-антенны

Автор: W. FAULHABER - Y28RL/Y38ZL, Перевод с немецкого Н.Большакова, RA3TOX; Публикация: Н. Большаков, rf.atnn.ru
