Антенна Delta Loop на 144 МГц. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Антенны УКВ

 Комментарии к статье

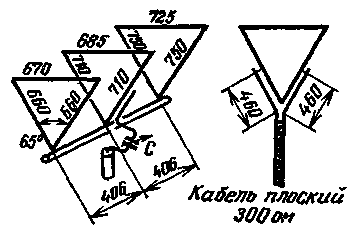

Трехэлементная антенна, схематическое устройство которой показано на рис. 1а, предназначена для работы в диапазоне 144 МГц. Дельтообразная форма имеет ряд существенных преимуществ в сравнении с антеннами типа "волновой канал".

Рис.1

К их числу относится большая жесткость конструкции и возможность использовать для питания активного вибратора не только коаксиальный кабель, но и ленточный с волновым сопротивлением 300 Ом. Согласование последнего с активным вибратором схематически показано на рис. 1,б.

Литература

1. Радио № 11, 1970 г., c.60

Публикация: Н. Большаков, rf.atnn.ru
